GPS NETWORKING GPS アンテナ分配増幅器 GPSアンテナ混合 GPS/GNSS信号再放射器

特機システム営業部- GPS NETWORKING - GPS/GNSS 再放射アンテナキット -お問い合わせ-資料請求フォーム

GPS増幅器，GPSアンテナ分配器， GPSアンテナ混合器
コネクタ, 利得 など特注に応じます．
8分配を超える場合は組み合わせで対応します．お問い合わせください．

GPS/GNSS 信号再放射アンテナキット(リピータ)
再放射キットは格納庫や窓の無い部屋の中でのGPS/GNSS機器の使用を可能にします．
機種により L1 L2 L5 に対応します．

ご注意点：検査室、格納庫、車庫、車内など、衛星からのGPS信号を直接受信できない環境でご使用ください．

GPSアンテナ,プリアンプ，避雷器，GPS信号分配器
詳細お問い合わせはこちらまでお気軽にどうぞ


GPS/GNSS 信号再放射キット よくある質問と回答集はこちらをクリックください

再放射アンテナキット(GPSリピータ)とは？

L1周波数帯対応 L1 GNSS対応モデル

注：各アンテナ台とパイプとケーブルは別売

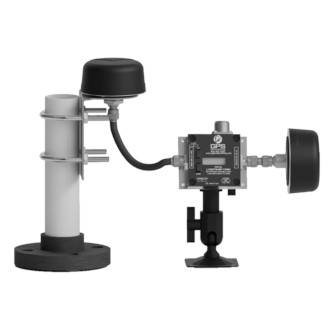

・L1 GPS再放射アンテナキット, 屋外受信用アンテナ込み
型名：HNRRKIT

屋外用受信アンテナ：付属 ≧35dB （L1 帯域20MHz フィルタ内蔵： 1.5GHz -10dB, 1.626GHz -20dB）
増幅器：1.1-1.7GHz 30dB （利得可変オプションあり）
屋内用再放射アンテナ：付属 （L1 1.575GHz ±3MHz -10dB帯域20MHz）
電源100V AC
ほぼ30m の範囲で受信可能
オプション1： 可変利得増幅器 0-23dB
オプション2： 利得液晶表示付 可変利得増幅器 0-30dB (推奨品)
オプション： アンテナマウント，同軸ケーブル，再放射側マウント は別売

データシート(英語 pdf) | 受信アンテナデータシート | 放射アンテナデータシート

注：アンテナ台は別売

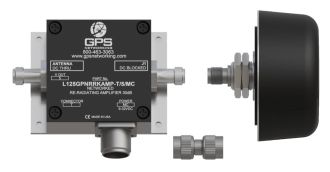

・L1 GPS再放射アンテナキット, 屋外受信用アンテナなし
型名：PNRRKIT

屋外受信用アンテナ：既存のアンテナを利用します
アンテナへの電源供給：3.3, 5, 7.5, 9, 12, 15V, なし より選択
増幅器：1.1-1.7GHz 30dB （利得可変オプションあり）
屋内用再放射アンテナ：付属 （L1 1.575GHz ±3MHz -10dB帯域20MHz）
電源100V AC
ほぼ30mの範囲で受信可能
オプション1： 利得可変 0-23dB
オプション2： VGLCD 液晶表示付 利得可変 0-30dB (推奨品)
オプション： アンテナマウント，同軸ケーブル，再放射側マウント は別売

推奨型番例：VGLCDPNRRKIT-T/5.0/110 AC100V電源付、TNCコネクタ、アンテナ給電電圧5V、液晶利得表示付き可変利得増幅器、最大利得30dB、L1帯再放射アンテナとTNC<>SMA変換コネクタ付属

推奨型番例：VGLCDPNRRKIT-S/5.0/110 AC100V電源付、SMAコネクタ、アンテナ給電電圧5V、液晶利得表示付き可変利得増幅器、最大利得30dB、L1帯再放射アンテナとTNC<>SMA変換コネクタ付属

データシート(英語 pdf) | 放射アンテナデータシート
L1, L2, L5 帯域に対応

GNSS全帯域対応モデル

注：各アンテナ台とパイプとケーブルは別売

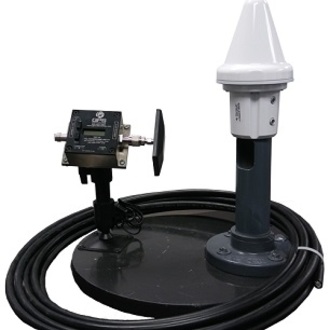

・L1/L2/L5 GPS再放射アンテナキット, 屋外受信用アンテナ込み
型名：L1/L2GHNRRKIT

GNSS全帯域 GPS, Galileo, GLONASS, Omnistar, Beidou, みちびき L1/L2/L5
屋外受信用アンテナ： 仕様はデータシートを参照のこと
増幅器：1.1-1.7GHz 利得 30dB （利得可変オプションあり）
再放射通過帯域：1150～1290MHz、1500～1615MHz
屋内再放射用アンテナ： 仕様はデータシートを参照のこと
電源100V AC
再放射アンテナからほぼ 30m の範囲で受信可能(受信アンテナから増幅器までの同軸ケーブルの減衰量にも依存)
オプション1： 可変利得増幅器 0-23dB
オプション2： 利得液晶表示付 可変利得増幅器 0-30dB (推奨品 = 評価機の用意あり)
オプション： アンテナマウント，同軸ケーブル，再放射側マウント は別売

データシート(英語 pdf) | 受信アンテナデータシート | 放射アンテナデータシート

注：アンテナ台は別売

・L1/L2 GPS再放射アンテナキット, 屋外受信アンテナなし
型名：L1/L2GPNRRKIT

屋外用GNSS受信アンテナ：既存のアンテナを使用します（受信アンテナの帯域を確認ください）
アンテナへの電源供給：3.3, 5, 7.5, 9, 12, 15V, なし よりご選択下さい
増幅器：1.1-1.7GHz 利得 30dB （利得可変オプションあり）
屋内再放射用アンテナ： 仕様はデータシートを参照のこと
電源100V AC
再放射アンテナからほぼ 30m の範囲で受信可能(受信アンテナから増幅器までの同軸ケーブルの減衰量にも依存)
オプション1： 利得可変 0-23dB
オプション2： 液晶表示付 利得可変 0-30dB (推奨品)
オプション： アンテナマウント，同軸ケーブル，再放射側マウント は別売

推奨型番例： VGLCDL1/L2GPNRRKIT-T/5.0/110 AC100V電源付、TNCコネクタ、アンテナ給電電圧5V、液晶利得表示付き可変利得増幅器、最大利得30dB、L1/L2帯再放射アンテナとTNC<>SMA変換コネクタ付属

データシート(英語 pdf) | 放射アンテナデータシート




オプション：アンテナ基台など
※キットには付属しておりません
L1RAMB ・L1 GPS 屋外用アンテナ台座パイプキット
(L1GPSA-N用アンテナ台 下記L/L2/L5用アンテナブラケットも取り付け可)
L1RAMB

単体での販売は致しません

*平らな場所に平置きする使い方となります。
設置をご検討の場所に適合するかご確認の上、お求めください。
L2L2RAMB ・L1/L2/L5 GPS 屋外用アンテナ用ブラケット
(L1/L2/L5 アンテナ用アンテナブラケット)
L1/L2GRAMB

単体での販売は致しません

*U字型の金具とナットで、別に用意されたパイプ等に締め付けて固定します。
設置をご検討の場所に適合するかご確認の上、お求めください。
パイプ径：1～2インチ＝約2.5～5cmに対応できます。上記屋外用アンテナ台座パイプにも固定できます。
SURGEPRO
雷サージプロテクタ
型名：SURGEPRO


シールドと芯線間に発生する雷サージを吸収。シールド外皮に流れる雷電流を接地。
屋外から室内に同軸を引き込む場所に設置します。
サージプロテクタ本体は確実に建屋の接地に接続して使用します。
(PolyPhaser製品のOEM品)

動作電圧 6V, ターンオン電圧 7V
VSWR 1.1:1
周波数 800 ～ 2000 MHz
コネクタ N型
IP67 防塵防水
注：SURGE 側にGPSアンテナを、EQUIPMENT側にGPS受信機を接続します

データシート

注意： 5V給電のアンテナ用です．12VのGPSアンテナには使えません．
WRUMT ・再放射アンテナ用アンテナ台
WRUMT

単体での販売は致しません
*屋内に設置する増幅器と再放射アンテナを固定します。
基台を壁などにネジ止めし、増幅器と再放射アンテナをアルミ板に付属ネジで固定します。
2つの関節を持ち、ある程度の角度調整と回転が可能です。
全長155mm、 基台部 64x64mm、 増幅器を固定するアルミ板は外れません。
基台固定穴直径 5.6 mm x 4， 穴間隔 (50.8mm x 50.8mm)
寸法図

・再放射アンテナフード
HOOD

単体での販売は致しません
*フード内に再放射アンテナを固定します。
アンテナは付属しません(L1/L2GRRKPA-T L1/L2パッシブアンテナが適合します)
内径約340mm、 フード内高さ約200mm(アンテナを含まず)、ハンドル付属
Lコネクタ別売

オプション：同軸ケーブル
*キットには未付属
*[屋外用アンテナ]⇔[(屋内)再放射用増幅器] 間の接続

・GPS用 同軸ケーブル

ケーブル品種：5D-SFA-LITEなど低損失二重シールド同軸ケーブルをお使いください。
長さ：
屋外用アンテナのゲイン, 同軸ケーブルのロス, 再放射用
増幅器のゲイン、これらを統合して勘案する必要があります。
設置業者様等とご相談頂くか、お問合せ下さい。

同軸ケーブルについてはこちらのページも参照ください。
