バススイッチ

バススイッチ

バススイッチは主に試験環境において，バス構成の変更やバスセクションの接続や切り離しの自動化に使われます． Excalubur はTTL信号で直接駆動できるドライバ内蔵スイッチ（ESI-R12/R22/R28）を提供する唯一のメーカーです．

温度：-40 〜 70C （オプション指定可）
素材：筐体：アルミ，ベース：ステンレス
バスコネクタ：BJ770 （オプション指定可）
制御コネクタ：DE9P

標準モデル，特注モデルともに短納期で納入いたします．
各モデルの外形図，回路図，仕様書を用意しております．お気軽にご請求ください．

MIL-STD-1553 バススイッチリピータスタブリピータスタブスプリッタ

ON/OFFスイッチ

モデル	駆動電圧	ピックアップドロップ	コネクタ	適合コネクタ
ESI-R10	12V	16.8/2.4V	BJ770	PJ75
ESI-R11	5V	3.5/0.5V	BJ770	PJ75
ESI-R12	5V	2.0/0.8V TTL	BJ770	PL75

DPDTスイッチ

モデル	駆動電圧	ピックアップドロップ	コネクタ	適合コネクタ
ESI-R20	12V	16.8/2.4V	BJ770	PJ75
ESI-R21	5V	3.5/0.5V	BJ770	PJ75
ESI-R22	5V	2.0/0.8V TTL	BJ770	PL75

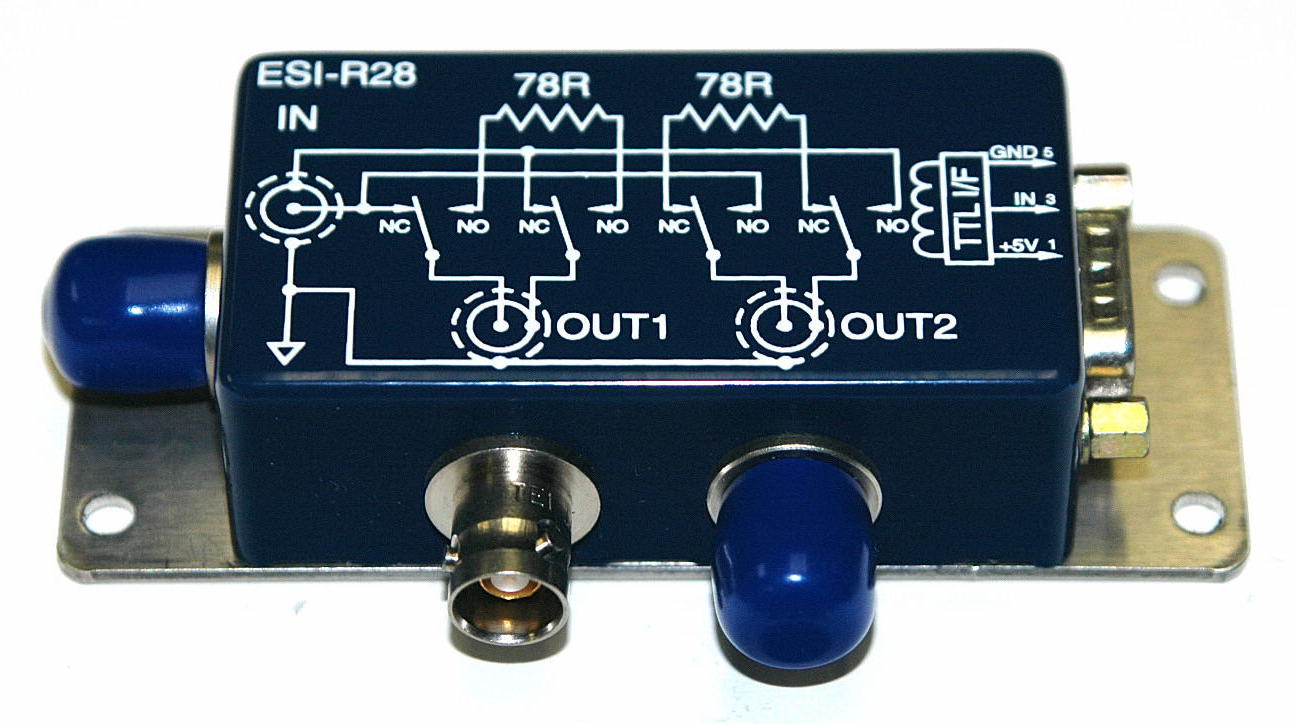

DPDTスイッチ
自動終端抵抗内蔵

モデル	駆動電圧	ピックアップドロップ	コネクタ	適合コネクタ
ESI-R24	12V	16.8/2.4V	BJ770	PJ75
ESI-R27	5V	3.5/0.5V	BJ770	PJ75
ESI-R28	5V	2.0/0.8V TTL	BJ770	PL75
