Planar Monolithics Industries社製 Low Noise Amplifier新製品のご紹介。
Planar Monolithics Industries社では防衛、民生向けに、250kHzから40.0GHzまでのハイパワーアンプ、ミディアムパワーアンプ、ローノイズアンプなど各種アンプを幅広く取り揃えております。特に広帯域の製品を得意とし、カスタムパッケージ、ハーメチックシールに対応可能です。お客様仕様に応じたアンプの製造にも積極的に取り組んでおります。
AMPLIFIER Model No.PBB-15-218-20-LCA
周波数2.0GHz to 18.0GHz、Gain +15dB Typical、Gain Flatness +/-2.0dB Typical、NF3.0dB Typ、P1dB +18dBm Minのローノイズアンプです。
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 2.0 to 18.0 GHz
• Gain: +15 dB Typ.
• Gain Flatness: ±2.0 dB Typ. - Measured ±1.39 dB
• Noise Figure: 3.0 dB Typ.
• OP1dB: 18 dBm Min., 20 dBm Typ.
• VSWR In/Out: 2.0:1 Max.
• DC Voltage Supply: +12 VDC
• DC Current Draw: 180 mA Typ.
関連データシートはこちらをClick
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 2.0 to 18.0 GHz
• Gain: +15 dB Typ.
• Gain Flatness: ±2.0 dB Typ. - Measured ±1.39 dB
• Noise Figure: 3.0 dB Typ.
• OP1dB: 18 dBm Min., 20 dBm Typ.
• VSWR In/Out: 2.0:1 Max.
• DC Voltage Supply: +12 VDC
• DC Current Draw: 180 mA Typ.
関連データシートはこちらをClick
AMPLIFIER Model No. PBB-15-220-12-LCA
周波数2.0GHz to 20.0GHz、 Gain +15 dB Typical、Gain Flatness +/-1.75dB Typ、NF3.0dB Typ、P1dB +12 dBm Typのローノイズアンプです。
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 2.0 to 20.0 GHz
• Gain: +15 dB Typ.
• Gain Flatness: ±1.75 dB Typ. - Measured ±0.87 dB
• Noise Figure: 3.0 dB Typ.
• OP1dB: +12 dBm Typ.
• VSWR In/Out: 2.0:1 Max.
• DC Supply: +12 VDC @ 75 mA Typ.
関連データシートはこちらをClick
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 2.0 to 20.0 GHz
• Gain: +15 dB Typ.
• Gain Flatness: ±1.75 dB Typ. - Measured ±0.87 dB
• Noise Figure: 3.0 dB Typ.
• OP1dB: +12 dBm Typ.
• VSWR In/Out: 2.0:1 Max.
• DC Supply: +12 VDC @ 75 mA Typ.
関連データシートはこちらをClick
AMPLIFIER Model No. PLN-17-110-15-LCA
周波数1.0GHz to 10.0GHz、 Gain +17 dB Typical、Gain Flatness +/-1.5dB Typ、NF2.0dB Typ、P1dB +15 dBm Typのローノイズアンプです。
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 1.0 to 10.0 GHz
• Gain: 17 dB Typ.
• Gain Flatness: ±1.5 dB Typ. - Measured ±0.59 dB
• Noise Figure: 2.0 dB Typ.
• OP1dB: 15 dBm Typ.
• VSWR In/Out: 2.0:1 Typ.
• DC Voltage Supply: +12 to +15 VDC
• DC Current Draw: 65 mA Typ. - Measured 60 mA
関連データシートはこちらをClick
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 1.0 to 10.0 GHz
• Gain: 17 dB Typ.
• Gain Flatness: ±1.5 dB Typ. - Measured ±0.59 dB
• Noise Figure: 2.0 dB Typ.
• OP1dB: 15 dBm Typ.
• VSWR In/Out: 2.0:1 Typ.
• DC Voltage Supply: +12 to +15 VDC
• DC Current Draw: 65 mA Typ. - Measured 60 mA
関連データシートはこちらをClick
AMPLIFIER Model No. PLN-25-812-10-LCA
周波数8.0GHz to 12.0GHz、 Gain +25 dB Typical、Gain Flatness +/-1.0dB Typ、NF1.8dB Typ、P1dB +10 dBm Typのローノイズアンプです。
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 8.0 to 12.0 GHz
• Gain: +25 dB Typ. - Measured 25.7 dB
• Gain Flatness: ±1.0 dB Typ. - Measured ±0.41 dB
• Noise Figure: 1.8 dB Typ.
• OP1dB: +10 dBm Typ.
• VSWR In/Out: 2.0:1 Typ. - Measured 1.34:1/1.36:1
• DC Voltage Supply: +12 VDC
• DC Current Draw: 75 mA Typ. - Measured 72 mA
関連データシートはこちらをClick
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 8.0 to 12.0 GHz
• Gain: +25 dB Typ. - Measured 25.7 dB
• Gain Flatness: ±1.0 dB Typ. - Measured ±0.41 dB
• Noise Figure: 1.8 dB Typ.
• OP1dB: +10 dBm Typ.
• VSWR In/Out: 2.0:1 Typ. - Measured 1.34:1/1.36:1
• DC Voltage Supply: +12 VDC
• DC Current Draw: 75 mA Typ. - Measured 72 mA
関連データシートはこちらをClick
AMPLIFIER Model No. PLN-32-68-2-LCA
周波数6.0GHz to 8.0GHz、 Gain 32 dB Typical、Gain Flatness +/-1.25dB Typ、NF1.0dB Typ、P1dB +2 dBm Typのローノイズアンプです。
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 6.0 to 8.0 GHz
• Gain: 32 dB Typ.
• Gain Flatness: ±1.25 dB Typ. - Measured ±0.27 dB
• Noise Figure: 1.0 dB Typ.
• OP1dB: +2 dBm Typ.
• VSWR In/Out: 2.0:1 Max.
• DC Supply: +12 to +15 VDC @ 41 mA
関連データシートはこちらをClick
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 6.0 to 8.0 GHz
• Gain: 32 dB Typ.
• Gain Flatness: ±1.25 dB Typ. - Measured ±0.27 dB
• Noise Figure: 1.0 dB Typ.
• OP1dB: +2 dBm Typ.
• VSWR In/Out: 2.0:1 Max.
• DC Supply: +12 to +15 VDC @ 41 mA
関連データシートはこちらをClick
AMPLIFIER Model No. PLN-32-810-2-LCA
周波数8.0GHz to 10.0GHz、 Gain +32 dB Typical、Gain Flatness +/-1.25dB Typ、NF0.8dB Typ、P1dB +2 dBm Typのローノイズアンプです。
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 8.0 to 10.0 GHz
• Gain: +32 dB Typ.
• Gain Flatness: ±1.25 dB Typ. - Measured ±0.58 dB
• Noise Figure: 0.8 dB Typ.
• OP1dB: +2 dBm Typ.
• OIP3: +10 dBm Typ.
• Max Input Power CW: +10 dBm
• VSWR In/Out: 2.0:1 Typ.
• DC Voltage Supply: +12 VDC
• DC Current Draw: 40 mA Typ. - Measured 29 mA
関連データシートはこちらをClick
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 8.0 to 10.0 GHz
• Gain: +32 dB Typ.
• Gain Flatness: ±1.25 dB Typ. - Measured ±0.58 dB
• Noise Figure: 0.8 dB Typ.
• OP1dB: +2 dBm Typ.
• OIP3: +10 dBm Typ.
• Max Input Power CW: +10 dBm
• VSWR In/Out: 2.0:1 Typ.
• DC Voltage Supply: +12 VDC
• DC Current Draw: 40 mA Typ. - Measured 29 mA
関連データシートはこちらをClick

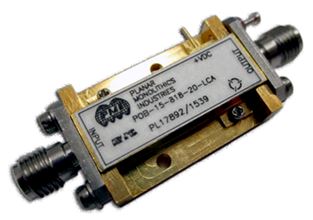

AMPLIFIER Model No. POB-15-818-20-LCA
周波数8.0GHz to 18.0GHz、 Gain +15 dB Typical、Gain Flatness +/-1.75dB Typ、NF3.0dB Typ、P1dB +20 dBm Typのローノイズアンプです。
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 8.0 to 18.0 GHz
• Gain: +15 dB Typ.
• Gain Flatness: ±1.75 dB Typ. - Measured ±0.69 dB
• Noise Figure: 3.0 dB Typ.
• OP1dB: +20 dBm Typ., 18 dBm Min. - Measured +21.6 dBm
• VSWR In/Out: 2.0:1 Max. - Measured 1.59:1/1.33:1
• DC Voltage Supply: +12 to +15 VDC Typ.
• DC Current Draw: 180 mA Typ.
関連データシートはこちらをClick
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 8.0 to 18.0 GHz
• Gain: +15 dB Typ.
• Gain Flatness: ±1.75 dB Typ. - Measured ±0.69 dB
• Noise Figure: 3.0 dB Typ.
• OP1dB: +20 dBm Typ., 18 dBm Min. - Measured +21.6 dBm
• VSWR In/Out: 2.0:1 Max. - Measured 1.59:1/1.33:1
• DC Voltage Supply: +12 to +15 VDC Typ.
• DC Current Draw: 180 mA Typ.
関連データシートはこちらをClick
AMPLIFIER Model No. POB-16-48-22-LCA
周波数4.0GHz to 8.0GHz、 Gain 16 dB Typical、Gain Flatness +/-1.0dB Typ、NF3.0dB Typ、P1dB +20 dBm Typのローノイズアンプです。
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 4.0 to 8.0 GHz
• Gain: 16 dB Typ.
• Gain Flatness: ±1.0 dB Typ. - Measured ±0.62 dB
• Noise Figure: 3.0 dB Typ. - Measured 2.95 dB
• OP1dB: +20 dBm Min., +22 dBm Typ.
• VSWR In/Out: 2.0:1 Typ. - Measured 1.16:1/1.27:1
• DC Voltage Supply: +12 VDC
• DC Current Draw: 225 mA Typ.
関連データシートはこちらをClick
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 4.0 to 8.0 GHz
• Gain: 16 dB Typ.
• Gain Flatness: ±1.0 dB Typ. - Measured ±0.62 dB
• Noise Figure: 3.0 dB Typ. - Measured 2.95 dB
• OP1dB: +20 dBm Min., +22 dBm Typ.
• VSWR In/Out: 2.0:1 Typ. - Measured 1.16:1/1.27:1
• DC Voltage Supply: +12 VDC
• DC Current Draw: 225 mA Typ.
関連データシートはこちらをClick
AMPLIFIER Model No. PUB-14-30M20G-14-LCA
周波数30MHz to 20.0GHz、 Gain +14 dB Typical、Gain Flatness +/-2.5dB Typ、NF3.0dB Typ、P1dB +14 dBm Typのローノイズアンプです。
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 30 MHz to 20.0 GHz
• Gain: +14 dB Typ.
• Gain Flatness: ±2.5 dB Typ. - Measured ±1.23 dB
• VSWR In/Out: 2.0:1 Max. - Measured 1.6:1
• Noise Figure: 3.0 dB Typ.
• OP1dB: +14 dBm Typ.
• DC Voltage Supply: +12 VDC
• DC Current Draw: 75 mA Typ. - Measured 69 mA
関連データシートはこちらをClick
このモデルは、1.08インチx 0.71インチx 0.29インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 30 MHz to 20.0 GHz
• Gain: +14 dB Typ.
• Gain Flatness: ±2.5 dB Typ. - Measured ±1.23 dB
• VSWR In/Out: 2.0:1 Max. - Measured 1.6:1
• Noise Figure: 3.0 dB Typ.
• OP1dB: +14 dBm Typ.
• DC Voltage Supply: +12 VDC
• DC Current Draw: 75 mA Typ. - Measured 69 mA
関連データシートはこちらをClick
AMPLIFIER Model No. PEAFS3-14-0R2535R0-6R5-23-12-292FF
周波数0.25GHz to 35.0GHz、 Gain 14 dB Typical、Gain Flatness +/-1.5dB Typ、NF6.5dB Typ、P1dB 23 dBm Minのローノイズアンプです。
このモデルは、0.53インチx 0.70インチx 0.26インチのハウジングに2.92㎜のfemaleコネクタを装備しています。
[特徴]
• Frequency Range: 0.25 to 35.0 GHz
• Gain: 14 dB Typ.
• Gain Flatness: ±1.5 dB Max. - Measured ±1.39 dB
• Noise Figure: 6.5 dB Typ. (Only Valid Above 2.0 GHz)
• OP1dB: 23 dBm Min. - Measured 24.55 dB
• VSWR Input/Output: 2.0:1 Max. - Measured 1.96:1
• DC Supply: +12 to +15 VDC @ 300 mA Typ.
関連データシートはこちらをClick
このモデルは、0.53インチx 0.70インチx 0.26インチのハウジングに2.92㎜のfemaleコネクタを装備しています。
[特徴]
• Frequency Range: 0.25 to 35.0 GHz
• Gain: 14 dB Typ.
• Gain Flatness: ±1.5 dB Max. - Measured ±1.39 dB
• Noise Figure: 6.5 dB Typ. (Only Valid Above 2.0 GHz)
• OP1dB: 23 dBm Min. - Measured 24.55 dB
• VSWR Input/Output: 2.0:1 Max. - Measured 1.96:1
• DC Supply: +12 to +15 VDC @ 300 mA Typ.
関連データシートはこちらをClick
AMPLIFIER Model No. LNA-46-17-5-SFF
周波数1.0 to 7.0GHz、Gain 46 dB Min、Gain Flatness +/-2dB Typ、NF5dB Typのローノイズアンプです。
このモデルは、2.70インチx 1.00インチx 0.50インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 1.0 to 7.0 GHz
• Output Power P1dB: 23 dBm
• Gain: 46 dB Min., 54 dB Max.
• Gain Flatness: ±2 dB - Measured ±1.1 dB
• Noise Figure: 5 dB - Measured 1.9 dB
• VSWR In/Out: 2:1 - Measured 1.9:1
• Minimum Third Order Intercept Point: 30 dBm - Measured 33.1 dBm
• Typical Saturated Output Power: 25 dBm - Measured 26.8 dBm
• Harmonics: 12 dBc
• Non-Harmonics Spurious: 50 dBc
• Stability: Unconditional
• Cooling: Convection
• DC Voltage: 15 V
• DC Current: 1100 mA - Measured 650 mA
関連データシートはこちらをClick
このモデルは、2.70インチx 1.00インチx 0.50インチのハウジングにSMA femaleコネクタを装備しています。
[特徴]
• Frequency Range: 1.0 to 7.0 GHz
• Output Power P1dB: 23 dBm
• Gain: 46 dB Min., 54 dB Max.
• Gain Flatness: ±2 dB - Measured ±1.1 dB
• Noise Figure: 5 dB - Measured 1.9 dB
• VSWR In/Out: 2:1 - Measured 1.9:1
• Minimum Third Order Intercept Point: 30 dBm - Measured 33.1 dBm
• Typical Saturated Output Power: 25 dBm - Measured 26.8 dBm
• Harmonics: 12 dBc
• Non-Harmonics Spurious: 50 dBc
• Stability: Unconditional
• Cooling: Convection
• DC Voltage: 15 V
• DC Current: 1100 mA - Measured 650 mA
関連データシートはこちらをClick
Archive
AMPLIFIER Model No. POB-16-48-22-LCA
関連データシートはこちらをClick
AMPLIFIER Model No. PE2-28-20R040R0-5R5-18-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PE2-35-1G13G-2R5-10-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PBB-20-218-16-LCA
関連データシートはこちらをClick
AMPLIFIER Model No. PEC-53-12-10-15-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PE2-15-2R018R0-4R5-15-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PE2-22-0R52R0-1R5-18-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PEC-30-0R2520R0-5R0-22-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. POB-28-24-15-LCA
関連データシートはこちらをClick
AMPLIFIER Model No. PUB-14-30M20G-14-LCA
関連データシートはこちらをClick
AMPLIFIER Model No. LNA-20-17-5-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PTB-35-120-5R0-10-115-VAC-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. LNA-47-0R52-4-SFF
関連データシートはこちらをClick
関連データシートはこちらをClick
AMPLIFIER Model No. PE2-28-20R040R0-5R5-18-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PE2-35-1G13G-2R5-10-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PBB-20-218-16-LCA
関連データシートはこちらをClick
AMPLIFIER Model No. PEC-53-12-10-15-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PE2-15-2R018R0-4R5-15-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PE2-22-0R52R0-1R5-18-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PEC-30-0R2520R0-5R0-22-12-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. POB-28-24-15-LCA
関連データシートはこちらをClick
AMPLIFIER Model No. PUB-14-30M20G-14-LCA
関連データシートはこちらをClick
AMPLIFIER Model No. LNA-20-17-5-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. PTB-35-120-5R0-10-115-VAC-SFF
関連データシートはこちらをClick
AMPLIFIER Model No. LNA-47-0R52-4-SFF
関連データシートはこちらをClick
