HKS10 KVMコンソール・ドロワは後部取付用ブラケットを変更する事により、ラック有効奥行き50センチから100センチまでのEIA-19インチラックに収納可能です。
それぞれのブラケットの収納可能な有効奥行きは以下の通りです。
ご注文の際には収納するラックに対応した後部ブラケットが付属するモデルをご選択下さい。

※後部ブラケットはKVMコンソール・ドロワに付属するオプションで、通常は単体での販売はしておりませんが、
設置ラックを変更して、付属していた後部ブラケットでは収納できなくなった場合などは弊社までご連絡ください。

後部ブラケットオプション(KVMコンソール・ドロワ本体には1組が付属しております。)

対応するラック有効奥行き 後部ブラケット モデル名 対応有効奥行き (cm) 対応型名 REK5X 49.5 - 57 HKS10-IUM8D05 HKS10-IUM16D05 REK6X 57.5 - 70.5 HKS10-IUM8D06 HKS10-IUM16D06 REK7X 67.5 - 80.5 HKS10-IUM8D07 HKS10-IUM16D07 REK8X 77.5 - 90.5 HKS10-IUM8D08 HKS10-IUM16D08 REK9X 87.5 - 100.5 HKS10-IUM8D09 HKS10-IUM16D09 ※ ブラケット間隔は前部取付フランジ部と、後部取付フランジ部の間隔です。 (ラックの前部取付ネジ穴と、後部取付ネジ穴の間隔) ラックの外形寸法ではありません。

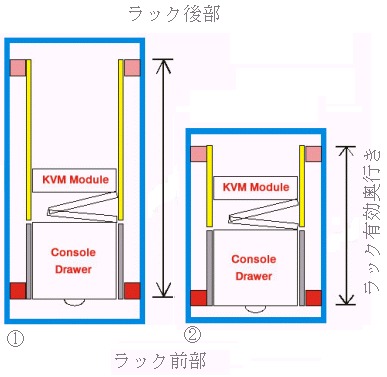

＜ラック有効奥行きについて＞

＜後部ブラケット拡大図＞ (左：REK9X と 右：REK5X)
