高密度MCR1900メディアコンバータシャーシに搭載されたPerle CM-10G managed メディアコンバータモジュールは、10ギガビットイーサネットリンクをマルチモードまたはシングルモードファイバに透過的に接続します。
各10GbEメディアコンバータには、ファイバ to ファイバ、カッパー to ファイバまたはカッパー to カッパーのメディア変換をサポートする2つのプラガブルトランシーバポートが付属しています。
これらのメディアコンバータは、管理されていない環境で使用することも、SNMPを管理してファイバーリンクの完全な制御とステータスを表示することもできます。
10Gメディアコンバータモジュールは、管理されていないネットワーク、または低〜中密度のアプリケーションでも使用でき、スタンドアロンのSMI-10Gマネージドメディアコンバータをチェックアウトします。
ファイバからファイバ、およびカッパーからファイバへの変換は、CWDM / DWDM波長を含むマルチモードおよびシングルモードファイバをサポートするXFPまたはSFP +ファイバトランシーバを挿入することによって達成されます。
カッパーとカッパーの接続は、ツインアックスまたはXFP 10Gbase-CX4トランシーバとも呼ばれるSFP + Direct Attach Cable（DAC;ダイレクトアタッチケーブル）を挿入して行います。
CM-10G Managed Media Converter Moduleの空のトランシーバポートにより、Perle、Cisco、またはMSA準拠のSFP +およびXFPの他のメーカーが提供するさまざまな10Gトランシーバを使用して、あらゆる要件を満たす柔軟なネットワーク構成が可能になります。
これらの製品を使用して以下を変換することができます：
- SFP+ to SFP+
- XFP to XFP
- XFP to SFP+
- SFP to SFP ( 1000Base-x to 1000Base-x )
- SFP+ to CX4
Perle 10ギガビット イーサネット/ファイバーコンバータは、既存の10GbEリンクの距離を延長する経済的な方法を提供します。
ネットワーク管理者は、スマートリンクパススルー、ファイバーフォールトアラート、組み込みリンクテスト機能、ループバックなど、Perleの高度な機能を使って「すべてを見る」ことができます。
シャーシ内のメディアコンバータ管理モジュールとともに、カッパーポートとファイバポートの設定と監視を実行できます。
これにより、より効率的なトラブルシューティングと現場でのメンテナンスを削減できます。
これらのコストと時間を節約する機能は、生涯保証と世界中での無料テクニカルサポートと合わせて、CM-10GマネージドメディアコンバータモジュールをITプロフェッショナルにとって賢明な選択肢にします。
これらのコストと時間を節約する機能は、Perleの生涯保証と世界中の無料テクニカルサポートによって、CM-10GマネージドメディアコンバータモジュールをITプロフェッショナルにとって賢明な選択肢にします。
|
|
SFP 速度検出 |
SFPが挿入されているかどうかを自動的に検出し、それに応じて速度を調整します。 |
|
スマートリンクパススルー |
スマートリンクパススルースイッチが有効（デフォルト）の場合、各ポートはポートピアの状態を反映します。
このモードでは、一方のポートでリンク損失が検出された場合、他方のポートの送信信号は、障害の発生したリンクの状態を「通過」することができなくなります。
これにより、管理対象のスイッチや他のデバイスは、リンク障害をネットワークNMSに報告できます。
スイッチが下の位置にあると、スマートリンクパススルーは無効になります。
1つのポートでリンク損失が検出された場合、送信信号はもう一方のポートでイネーブルのままです。
|
| ファイバ フォルトアラート |
ファイバーフォールトアラートでは、10ギガビットイーサネットレシーバーの状態がトランスミッターに渡されます。 これにより、メディアコンバータの10Gイーサネットインターフェイスに接続されているパートナーデバイスに障害通知が提供されます。 |
| 3R - 光信号再生 |
光信号再生：
3R（信号の再増幅、変形、再試行）は、10ギガビットのスピードで高品質のリンクが確保されます。 |
| ビルトイン リンクテスト |
有効にすると、組み込みのパケットジェネレータがイーサネットテストフレームを10ギガビットイーサネットピアに送信します。
リモートメディアコンバータはテストフレームを自動検出し、テストフレームをループバックします。
エラーで受信されたフレームは、Power、LK1、およびLK2 LEDを特定の組み合わせで点灯させ、エラーを識別します。
テストの間、異なるビットテストパターンが5秒ごとに利用され、完全なリンクテストが保証されます。 |
| テストモード 自動検出 |
管理インターフェイスを介して有効にすると、リモートメディアコンバータは、中央サイトのピアから要求されたときに自動的にテストモードに入ります。
これにより、リンク障害を診断する際に、リモートサイトへの不必要なトラックロールを実質的に排除します。 |
| EDC Mode Control |
Electronic Dispersion Compensation（EDC）は、高速10ギガビットリンクで発生する光分散を補償するために使用されるアルゴリズム方式です。
EDCモードの設定は、SFP +モジュールから取得した情報に基づいてメディアコンバータによって自動的に設定されます。
これにより、拡張マルチモード10GBase-LRMおよびアクティブまたはパッシブカッパーケーブルの適切な動作が可能になります |
| モジュール温度保護 |
DOM / DMI対応SFP +またはXFPモジュールの内部温度を監視して保護し、モジュールが最大温度しきい値を超えて動作している場合にXFPまたはSFPを自動的にシャットダウンします。 |
| ハイパワーレベル4 XFP |
XTSHとXTXHモデルで高出力レベル4 XFPをサポート |
| ギガビットSFPサポート |
デュアルSFP +スロット搭載の10ギガビットメディアコンバータモデルは、ギガビット（1000Base-X）SFPもサポートしています。
これにより、ユーザーは現在ギガビットSFPを使用し、将来は10G SFP +に移行することができます。
両方のスロットには、ギガビットSFPが実装されている必要があります。 |
| ジャンボパケット |
最大MTUサイズが10,024バイトのジャンボフレームに透過的 |
| VLAN |
透過的なVLANタグ付きパケット |
| リモートループバック |
10ギガビットインターフェイスでループバックを実行できます。
このモードでは、ループバックモードでポートで受信されたすべてのフレームが返信されます。
これにより、ユーザはリンクをテストするために社内のテストジェネレータを利用することができます。 |
| コンフィギュレーションモードの選択 |
モジュールがオンボードDIPスイッチを使用するのか、シャーシ内の管理モジュールを管理するのかを選択します。
|
| モジュール情報 |
- Chassisモジュールが搭載されているスロット番号
- メディアコンバータモデルとシリアル
- ユーザが設定可能なモジュール名
- ユーザ設定可能なファイバポート名
- ハードウェアリビジョン番号
- ファームウェアのバージョン番号
|
| モジュールディップスイッチの設定 |
ハードウェアディップスイッチの設定を表示します。 |
| ポート制御 |
モジュール上の個々のファイバポートを有効または無効にします。
|
| ファイバポートステータス |
- ポート有効（Yes / No）
- コネクタ
- リンク状態（アップ/ダウン）
- ファイバ障害アラート（OK、失敗）
- ファイバループバックモード（オン/オフ）
|
| モジュール制御 |
- カードをリセットする
- 工場出荷時のデフォルトにリセット
- 特定の読み取り/書き込みフィーレジスタに対する能力
- ファームウェアを更新
- ファイバループバックモード（Yes / No）
- アップロード/ダウンロード設定ポート有効（Yes / No）
|
| バックアップと復元 |
迅速かつ簡単にモジュールを交換できます。
管理モジュールは、常にメディアコンバータ構成のコピーを保存し、この構成がスロットで検出されると自動的にメディアモジュールに復元します。 |
| 調整可能なDWDM XFPモジュールの管理 |
調整可能なXFPトランシーバ上のトランシーバITUの50GHz中心波長とチャネル番号を選択してください。 |
|
| 最大消費電力（ワット） |
6.7 |
XTX: 12.0*
XTXH: 16.3* |
XTS: 9.1*
XTSH: 16.3* |
| 総トランシーバ消費電力（ワット） |
3.0 |
XTX: 7.0
XTXH: 11.0 |
XTX: 5.0
XTXH: 7.0 |
| Power/TST |
・オン：電源表示および通常動作中
・ゆっくり点滅：ユニットがループバックまたはテストモード（いずれかのポート）
・赤色の固体：ユニットにハードウェアエラーがあります（電源投入時）
・赤色と点滅：LK1とLK2の組み合わせでハードウェアエラーが発生しています |
| LK1 (XFP) |
・オン：リンクあり
・すばやく点滅：ファイバリンクの存在と受信データ（テストデータを含む）
・ゆっくり点滅：他のファイバリンクがダウンしたためにファイバリンクが無効になりました。
・3秒間オフで1秒間点滅 - 高温によりモジュールがシャットダウンします。
・消灯：ファイバリンクが存在しないか、またはモジュールが挿入されていません。
|
| スマートリンクパス-スルー |
スマートリンクパススルースイッチが有効になっている場合（デフォルト）、
各ポートはそのポートピアの状態を反映します。
このモードでは、一方のポートでリンク損失が検出された場合、他方のポートの送信信号は、障害の発生したリンクの状態を「通過」することができなくなります。
これにより、管理対象のスイッチや他のデバイスは、リンク障害をネットワークNMSに報告できます。
スイッチが下の位置にあると、スマートリンクパススルーは無効になります。
1つのポートでリンク損失が検出された場合、送信信号はもう一方のポートでイネーブルのままです。
|
| ファイバーフォールとアラート |
有効（デフォルト - 上）
ファイバーフォールトアラートでは、10ギガビットイーサネットレシーバーの状態がトランスミッターに渡されます。
これにより、メディアコンバータの10Gイーサネットインターフェイスに接続されているパートナーデバイスに障害通知が提供されます
無効（ダウン）
|
| EDCモード |
Electronic Dispersion Compensation（EDC）は、高速10ギガビットリンクで発生する光分散を補償するために使用されるアルゴリズム方式です。
EDCモードの設定は、SFP +またはXFPモジュールから取得した情報に基づいてメディアコンバータによって自動的に設定されます。
これにより、拡張マルチモード10GBase-LRMおよびアクティブまたはパッシブ銅線ケーブルの適切な動作が可能になります。
デフォルトのUPスイッチの位置では、メディアコンバータは自動的に10Gトランシーバを設定し、SFP + / XFPモジュールによって宣言されたEDCタイプを「リニア」または「リミッティング」に合わせます。
不一致がある場合は、スイッチをメディアコンバータのダウン位置に設定すると、その設定がモジュールによって宣言されたものに反転します。 |
| ループバッック |
10ギガビットインターフェイスでループバックを実行できます。 このモードでは、ループバックモードでポートで受信されたすべてのフレームが返信されます。
これにより、ユーザはリンクをテストするために社内のテストジェネレータを利用することができます。
|
| プラグ可能な10Gファイバトランシーバスロット（活栓挿抜可）10GBase-T （RJ45) |
2つの10ギガビットSFP +スロット
電力レベル1,2 |
2つの10ギガビットXFPスロット
電力レベル1,2,3
電力レベル4（XTSHモデル） |
10ギガビットSFP＋スロット
電力レベル1,2
10ギガビットXFPスロット
電力レベル1,2,3
電力レベル4（XTSHモデル）
|
| XFPスロットに供給される電圧 |
ー |
1.8V, 3.3V, 5V and -5.2V |
1.8V, 3.3V, 5V and -5.2V |
| サポートされている10ギガビット・ファイバ・装着可能なトランシーバ |
IEEE 802.3ae 準拠:
10GBase-SR
10GBase-LRM
10GBase-LR
10GBase-ER
10GBase-ZR
CWDM/DWDM |
IEEE 802.3ae 準拠:
10GBase-SR
10GBase-LRM
10GBase-LR
10GBase-ER
10GBase-ZR
CWDM/DWDM |
IEEE 802.3ae 準拠:
10GBase-SR
10GBase-LRM
10GBase-LR
10GBase-ER
10GBase-ZR
CWDM/DWDM |
| サポートされる10ギガビットCapper・装着可能なトランシーバ |
SFP +直接接続ケーブル（DAC）：
Twinax
10GBase-CU
10GSFP + Cu
10GBase-CX1
10GBase-CR1
注：パッシブおよびアクティブケーブルの種類がサポートされています:
|
IEEE 802.3ak準拠：
XFP 10GBase-CX4 copper
|
SFP +直接接続ケーブル（DAC）:
Twinax
10GBase-CU
10GSFP + Cu
10GBase-CX1
10GBase-CR1
注：パッシブおよびアクティブケーブルの種類がサポートされています
IEEE 802.3ak準拠：
XFP 10GBase-CX4 Capper |
| サポートされているギガビット・ファイバ SFP |
1000Base-SX
1000Base-LX / LH
1000Base-EX
1000Base-ZX
1000Base-BX
CWDM / DWDM
注意：このモードでは
両方のSFPモジュールが1000Base-Xで動作する必要があります。
|
N/A |
N/A |
| シャーシスロット |
1スロット |
XTX: 1スロット
XTXH: 2スロット |
XTS: 1スロット
XTSH: 2スロット |
| 動作温度 |
0°C to 50°C |
| 保存温度 |
-25°C to 70°C |
| 動作湿度 |
5％～90％ 結露しないこと |
| 保存湿度 |
5％～95％ 結露しないこと |
| 動作高度 |
最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) |
22.9 |
XTX: 39.2
XTXH: 55.6 |
XTS: 31.0
XTSH: 55.6 |
| MTBF (時)：** |
367,714 |
335,191 |
335,191 |
| 出荷重量 |
0.25Kg |
| 出荷寸法 |
標準電力モデル：150 x 210 x 40 mm
ハイパワーモデル（XTXH、XTSH）：170 x 260 x 70 mm |
| エミッション |
FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, CISPR 32:2015/EN 55032:2015(Class A)、EN61000-3-2 |
| イミュニティ |
EN55024 |
| 電気安全 |
UL 60950-1, IEC 60950-1(ed 2); am1, am2.
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, CE |
| レーザー安全 |
使用されるSFPに依存する。
この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています |
| 環境規定 |
Reach, RoHS と WEEE 準拠 |
| その他 |
ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
*メディアコンバータとモジュールを挿入した場合の最大定格。 実際の定格は、挿入されたSFP+/XFPモジュールの消費電力に依存します。
** MIL-HDBK-217-FN2 @ 30°Cに基づく計算モデル
|

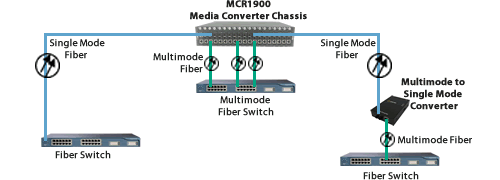

このエンタープライズキャンパスアプリケーションでは、最大18のPerle Managed Media ConverterがMCR1900 Media Converter Chassisにインストールされています。
シャーシの19番目のスロットには、MCR-MGT管理モジュールが装填されています。
シャーシ内のすべてのメディア変換は、SNMP、Telnet、またはインターネットブラウザインターフェイスによって管理されます。
リモートファイバ対応イーサネットスイッチは中央のMCR1900シャーシに直接接続されています。
別のファイバメディアコンバータは、リモートのオフィススイッチに接続されています。
すべての場合において、マルチモードまたはシングルモードファイバを使用することができる。
ファイバリンクは、シングルモードファイバを使用して160kmまで拡張できます。
|
シャーシベースのメディアコンバータの使用は、キャンパスネットワークでファイバ接続を提供するコスト効率のよい方法です。ラックマウントメディアコンバータシャーシのイーサネットからファイバへの変換を統合することにより、さまざまなタイプのファイバリンクを単一のワイヤリングクローゼットプラットフォームに組み込むことができます。
これにより、配備と保守が簡素化され、必要に応じてネットワークを拡張するスケーラブルな手段が提供されます。
|
メディアコンバータと管理モジュールを搭載したMCR200シャーシを使用して、マルチモードからシングルモードまたはマルチモードからマルチモードへのリンクを管理します。

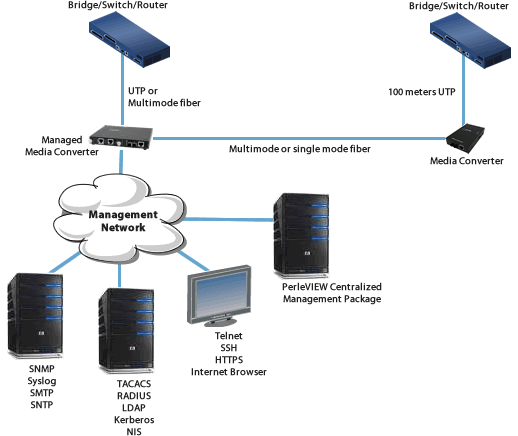

低密度ファイバアプリケーションを使用する管理対象ネットワークでの使用に理想的なこの管理対象メディアコンバータは、ファイバリンクを介してリモートメディアコンバータに接続されます。
管理対象スタンドアロンユニットの銅線またはファイバリンクは、SNMPなどのネットワーク管理ツールに重要な情報とステータスを提供できます。
|
10ギガビット・ファイバ・リンクのネットワーク距離を拡張する
10ギガビットイーサネットファイバリンクの作成
最大160kmまで延長可能。
|
2つの10ギガビット・ファイバ・スイッチ間のネットワーク距離を延長する
2つの10ギガビット・モード・メディア・コンバータは、最大80kmのファイバ・リンクにわたって10ギガビット・マルチモード・スイッチ間の距離を拡張できます。
|
1つの10G Ethernetメディアを別のものに変換する
10GBaseT Copperをマルチモードまたはシングルモードファイバに変換します。 ラックスイッチの上部を接続するのに必要な距離が10G Copperの100メートルの制限を超える大規模なデータセンターおよびCo-Locationアプリケーションに最適です。
|
古いCX4スイッチを新しいファイバスイッチに交換する
SFP +メディアコンバータにXFPをインストールして、CX4 CopperからSFP + DAC Copperへの変換を行います。
|
XFPをSFP +に、SFP +をSFP +メディアコンバータをFibre Muxに接続する
CopperをCX4 XFP CopperからCWDM SFP +変換線または直接接続銅線（DAC）からCWDM SFP +変換線に変換する。
|
メディアコンバータ管理を使用して調整可能なXFP DWDMの波長を設定する
CX4 XFP CopperからDWDM SFP +変換またはDLC（Direct Attached Copper）からDWDM SFP +変換へのSFP +およびSFP +からSFP +へのメディアコンバータへのXFPのインストール
|
