高密度MCR1900メディアコンバータシャーシに搭載されているPerle CM-10GT-XFPH Manged Media Converter Moduleは、10GBase-Tイーサネットリンクをマルチモードまたはシングルモードファイバに透過的に接続します。
各10GbEメディアコンバータには、1つのRJ45 10GBase-Tポートと1つのXFPモジュール用の空のスロットが付属しています。
これらのメディアコンバータは、管理されていない環境で使用することも、SNMPを管理してファイバーリンクの完全な制御とステータスを表示することもできます。
10GBASE-Tメディアコンバータモジュールは、管理されていないネットワーク、またはスタンドアロンのSMI-10GTマネージドメディアコンバータをチェックアウトする低密度から中密度のアプリケーションにも対応しています。
カッパー/ファイバ変換は、CWDM / DWDM波長を含むマルチモードおよびシングルモードファイバをサポートするXFPファイバトランシーバを挿入することによって実現されます。 カッパーとカッパーの接続は、XFP 10Gbase-CX4トランシーバを挿入して行います。
CM-10GT-XFPH Manged Media Converter Moduleの空のトランシーバポートにより、さまざまなMSA準拠のXFPを使用して、あらゆる要件を満たす柔軟なネットワーク構成が可能になります。 この製品を使って以下を変換することができます：
・10GBase-T（RJ45）to XFP
・10GBase-T（RJ45）to 10GBase-CX4（XFP）
Perle 10ギガビットイーサネットとファイバーコンバータは、既存の10GbEリンクの距離を延長する経済的な方法を提供します。ネットワーク管理者は、スマートリンクパススルー、ファイバーフォールトアラート、組み込みリンクテスト機能、ループバックなど、Perleの高度な機能を使って「すべてを見る」ことができます。
シャーシ内のメディアコンバータ管理モジュールとともに、カッパーポートとファイバポートの設定と監視を実行できます。 これにより、より効率的なトラブルシューティングと現場でのメンテナンスを削減できます。
これらのコストと時間を節約する機能は、生涯保証と世界中の技術サポートを無料で提供するため、Perle C-10GT-XFPH Manged Media Converter ModuleをITプロフェッショナルにとって賢明な選択肢にします。
この製品は、AAAセキュリティの管理対象ネットワークでも使用できます。
メディアコンバータの中〜大規模展開を必要とする環境では、
Perle Managed Media Convertersの設定、管理、監視、およびトラブルシューティングを簡素化する集中化されたプラットフォームが推奨されます。
PerleVIEW Device Managementソフトウェアは、このレベルのエンタープライズグレードのソリューションを提供する、マルチユーザーのWindowsサーバーベースのアプリケーションです。
|
|
スマートリンクパススルー |
スマートリンクパススルーが有効（デフォルト）の場合、各ポートはポートピアの状態を反映します。 このモードでは、一方のポートでリンク損失が検出された場合、他方のポートの送信信号は、障害の発生したリンクの状態を「通過」することができなくなります。 これにより、管理対象のスイッチや他のデバイスは、リンク障害をネットワークNMSに報告できます。
スマートリンクパススルーがディセーブルされている場合、あるポートでリンク損失が検出された場合、送信信号は他のポートでイネーブルのままです。 |
| ファイバ フォルトアラート |
ファイバーフォールトアラートでは、10ギガビットイーサネットレシーバーの状態がトランスミッターに渡されます。 これにより、メディアコンバータの10Gイーサネットインターフェイスに接続されているパートナーデバイスに障害通知が提供されます。 |
| グリーン イーサネット |
次のような業界標準に基づいたグリーンイーサネット省エネルギー技術を活用しています。
・IEEE 802.3anに準拠したショートリーチモード（30メートル未満）。 これにより、低消費電力で10GBase-T動作が可能になります。
・802.3azによるエネルギー効率の良いイーサネット（EEE）。 これにより、アイドル状態のネットワーク動作中に電力が節約されます |
| ビルトイン リンクテスト |
有効にすると、組み込みのパケットジェネレータがイーサネットテストフレームを10ギガビットイーサネットピアに送信します。
リモートメディアコンバータはテストフレームを自動検出し、テストフレームをループバックします。
エラーで受信されたフレームは、Power、LK1、およびLK2 LEDを特定の組み合わせで点灯させ、エラーを識別します。
テストの間、異なるビットテストパターンが5秒ごとに利用され、完全なリンクテストが保証されます。 |
| テストモード 自動検出 |
管理インターフェイスを介して有効にすると、リモートメディアコンバータは、中央サイトのピアから要求されたときに自動的にテストモードに入ります。
これにより、リンク障害を診断する際に、リモートサイトへの不必要なトラックロールを実質的に排除します。 |
| EDC Mode Control |
Electronic Dispersion Compensation（EDC）は、高速10ギガビットリンクで発生する光分散を補償するために使用されるアルゴリズム方式です。
EDCモードの設定は、XFPモジュールから取得した情報に基づいてメディアコンバータによって自動的に設定されます。
これにより、拡張マルチモード10GBase-LRMおよびアクティブまたはパッシブ銅線ケーブルの適切な動作が可能になります。
|
| モジュール温度保護 |
DOM / DMI対応FPモジュールの内部温度を監視して保護し、モジュールが最大温度しきい値を超えて動作している場合にXFPを自動的にシャットダウンします。 |
| ハイパワーレベル4 XFP |
高出力レベル4 XFPをサポート |
| ジャンボパケット |
最大MTUサイズが10,024バイトのジャンボフレームに透過的 |
| VLAN |
透過的なVLANタグ付きパケット |
| リモートループバック |
10ギガビットインターフェイスでループバックを実行できます。
このモードでは、ループバックモードでポートで受信されたすべてのフレームが返信されます。
これにより、ユーザはリンクをテストするために社内のテストジェネレータを利用することができます。 |
| コンフィギュレーションモードの選択 |
モジュールがオンボードDIPスイッチを使用するのか、シャーシ内の管理モジュールを管理するのかを選択します。
|
| モジュール情報 |
- Chassisモジュールが搭載されているスロット番号
- メディアコンバータモデルとシリアル
- ユーザが設定可能なモジュール名
- ユーザ設定可能なファイバポート名
- ハードウェアリビジョン番号
- ファームウェアのバージョン番号
|
| モジュールディップスイッチの設定 |
ハードウェアディップスイッチの設定を表示します。 |
| ポート制御 |
モジュール上の個々のファイバポートを有効または無効にします。
|
| ファイバポートステータス |
- ポート有効（Yes / No）
- コネクタ
- リンク状態（アップ/ダウン）
- ファイバ障害アラート（OK、失敗）
- ファイバループバックモード（オン/オフ）
|
| モジュール制御 |
- カードをリセットする
- 工場出荷時のデフォルトにリセット
- 特定の読み取り/書き込みフィーレジスタに対する能力
- ファームウェアを更新
- ファイバループバックモード（Yes / No）
- アップロード/ダウンロード設定ポート有効（Yes / No）
|
| バックアップと復元 |
迅速かつ簡単にモジュールを交換できます。
管理モジュールは、常にメディアコンバータ構成のコピーを保存し、この構成がスロットで検出されると自動的にメディアモジュールに復元します。 |
| 調整可能なDWDM XFPモジュールの管理 |
調整可能なXFPトランシーバ上のトランシーバITUの50GHz中心波長とチャネル番号を選択してください。 |
|
| 最大消費電力（ワット） |
15* |
| Power/TST |
・オン：電源表示および通常動作中
・ゆっくり点滅：ユニットがループバックまたはテストモード（いずれかのポート）
・赤色の固体：ユニットにハードウェアエラーがあります（電源投入時）
・赤色と点滅：LK1とLK2の組み合わせでハードウェアエラーが発生しています |
| LK1 (SFP/XFP) |
・オン：リンクあり
・すばやく点滅：ファイバリンクの存在と受信データ（テストデータを含む）
・ゆっくり点滅：他のファイバリンクがダウンしたためにファイバリンクが無効になりました。
・3秒間オフで1秒間点滅 - 高温によりモジュールがシャットダウンします。
・消灯：ファイバリンクが存在しないか、またはモジュールが挿入されていません。
|
| LK2 |
・オン：10GBase-Tリンクあり
・すばやく点滅：現在のデータと受信しているデータをリンクする
・ゆっくりと点滅：リンク1がダウンしたためリンクが無効になりました
・オフ：10GBase-Tリンクはアクティブではありません
|
| リンクモード |
リンクモードが有効（デフォルト）の場合、各ポートはスマートリンクパススルーを使用してポートピアの状態を反映します。
このモードでは、一方のポートでリンク損失が検出された場合、他方のポートの送信信号は、障害の発生したリンクの状態を「通過」することができなくなります。
これにより、管理対象のスイッチや他のデバイスは、リンク障害をネットワークNMSに報告できます。
スイッチが下の位置にあると、スマートリンクパススルーは無効になります。
1つのポートでリンク損失が検出された場合、送信信号はもう一方のポートでイネーブルのままです。
|
| ファイバーフォールトアラート |
有効（デフォルト - 上）
ファイバーフォールトアラートでは、10ギガビットイーサネットレシーバーの状態がトランスミッターに渡されます。
これにより、メディアコンバータの10Gイーサネットインターフェイスに接続されているパートナーデバイスに障害通知が提供されます
無効（ダウン）
|
| テストモード |
３つのディップスイッチを使用して、ユニットとそのピアをリンクテストモードにし、リンクテストジェネレータを使用してリンクの完全性を検証できます。
ユニットは、単純な回線ループバックに配置することもできます。
|
| EEE グリーンイーサネット |
有効にすると（デフォルト）、メディアコンバータはIEEE 802.3az Energy Efficient Ethernet（EEE）対応デバイスとして動作します。 |
| ループバッック |
10ギガビットインターフェイスでループバックを実行できます。 このモードでは、ループバックモードでポートで受信されたすべてのフレームが返信されます。
これにより、ユーザはリンクをテストするために社内のテストジェネレータを利用することができます。
|
| 10GBase-T （RJ45) |
IEEE802.3an CAT6A以上で100メートル |
| プラグ可能な10Gファイバトランシーバスロット（ホット挿入と取り外し可能） |
10ギガビットXFPスロット
電力レベル1,2,3 |
| XFPスロットに供給される電圧 |
1.8V, 3.3V, 5V and -5.2V |
| サポートされている10ギガビット・ファイバ・プラガブル・トランシーバ |
IEEE 802.3ae 準拠:
- 10GBase-SR
- 10GBase-LRM
- 10GBase-LR
- 10GBase-ER
- 10GBase-ZR
CWDM/DWDM |
| サポートされる10ギガビットカッパープラガブルトランシーバ |
IEEE 802.3ak compliant:
XFP 10GBase-CX4 copper |
| シャーシスロット |
２スロット |
| 動作温度 |
0°C to 50°C |
| 保存温度 |
-25°C to 70°C |
| 動作湿度 |
5％～90％ 結露しないこと |
| 保存湿度 |
5％～95％ 結露しないこと |
| 動作高度 |
最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) |
51 |
| MTBF (時)：** |
286,082 時間 |
| 出荷重量 |
0.25Kg |
| 出荷寸法 |
170 x 260 x 70mm |
| エミッション |
FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, CISPR 32:2015/EN 55032:2015(Class A)、EN61000-3-2 |
| イミュニティ |
EN55024 |
| 電気安全 |
UL 60950-1, IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, CE |
| レーザー安全 |
使用されるSFPに依存する。
この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています |
| 環境規定 |
Reach, RoHS と WEEE 準拠 |
| その他 |
ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
*メディアコンバータとモジュールを挿入した場合の最大定格。 実際の定格は、挿入されたXFPモジュールの消費電力に依存します。
** MIL-HDBK-217-FN2 @ 30°Cに基づく計算モデル
|
1つの10G Ethernetメディアを別のものに変換する
10GBaseT銅線をマルチモードまたはシングルモードファイバに変換します。
ラックスイッチの上部を接続するのに必要な距離が10Gカッパーの100メートルの制限を超える大規模なデータセンターおよびCo-Locationアプリケーションに最適です。
最大18個のPerle Media ConverterモジュールがMCR1900シャーシに搭載されています。
シャーシの19番目のスロットには、MCR-MGT管理モジュールが装填されています。
シャーシ内のすべてのメディアコンバータは、SNMP、Telnet、またはインターネットブラウザインターフェイスによって管理されます。
これにより、銅線またはファイバリンクが、ネットワークのさまざまな管理ツールに重要な情報と状態の更新を提供できるようになります
|

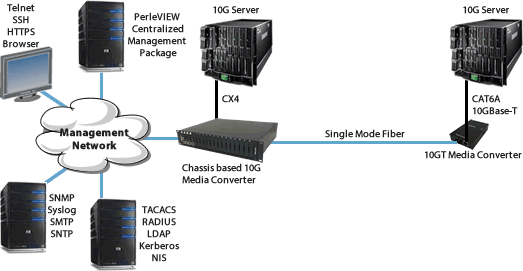

XFPをFiber Muxに接続する
CX4 XFPカッパーまたは光ファイバ変換の場合は、カッパーをCWDM波長に変換します。
|
