機能概要 |
|
| オートネゴシエーション (802.3u) | パールメディアコンバータは、オートネゴシエーションをサポートします。1000Base-X ファイバインタフェースは、802.3 clause37に従い、また10/100/1000Base-Tは、802.3 clause28と40に従いネゴシエーションします。1000Base-Xポートは、 最も高速なモードを受け取り、UTP側がデバイスとリンクアップした後に、パートナーデバイスとリンクアップします。 1000Base-Xポートは、オフラインのリモートフォルト（これはスイッチ設定で有効になっていることが条件）を送信しながら、UTPポートがリンクアップし、最も高速なモードに適合するまで、ネゴシエーションを繰り返し行います。 全二重、半二重、リモートフォルト、全二重ポーズ、非対称ポーズ、自動MDI―Xをサポートします |
| 自動-MDIX | 自動MDIX（自動メディア依存インターフェイスクロスオーバー）は、カッパー線イーサネットインターフェイス上の信号を検出して、接続されているケーブルのタイプ（ストレートまたはクロスオーバー）を判別し、有効にすると自動的に接続を設定します。 メディアコンバータは、ペア内でスワップされたワイヤを修正することもできます。 メディアコンバータは、1000Base-Tペア間で最大120nsの遅延スキューを調整します。 |
| スマートリンクパススルー | リンクモードスイッチがスマートリンクパススルーモードの場合、UTPイーサネットポートは、 1000Base-Xメディアコンバータのポートの状態を反映します。 この機能は、ファイバのオートネゴシエーションが有効、無効にかかわらず使用することができます。 |
| ファイバ フォルトアラート | ファイバ フォルトアラートにより、1000Base-Xの受信の状態が1000Base-Xのトランスミッタに送られます。 これによりメディアコンバータの1000Base-Xインタフェースに接続されているデバイスに障害通知を与えます。 もし1000Base-X送信がこの障害の結果、オフになっている場合は、1000Base-X上のデバイスが同様の手法を用いて 、その状態がクリアできるようにするために、定期的にオンになります。 これは、いくつかのメディアコンバータで発生するロックアウトの可能性を排除します。 ファイバオートネゴシエーションが無効のときにのみ適応します |
| ポーズ (IEEE 802.3xy) | ポーズは、2つの装置間で片方の装置が過負荷になると、データ送信を一時的に中断する、 IEEE802.3ｘの機能を持っています。メディアコンバータは、10/100/1000Base-T接続と1000Base-Xファイバ 接続でのポーズネゴシエーションをサポートしています |
| デュプレックス | 全二重と半二重の通信をサポート |
| ジャンボパケット | 10KBまでのジャンボパケットに透過的 |
| VLAN | VLAN タグ付きパケットに透過的 |
| リモート ループバック | 1000Base-X ファイバインタフェースでループバックを実行する機能 |
機器仕様 | |
| 表示 | |
| Power/TST | 緑色LEDは、メディアコンバータの電源が”ON” 時に点灯します。ループバックテストモード時は、LEDは点滅します。 |
| ファイバリンク on / 受信状態(LKF) | 緑色LEDは、電源が供給されている場合にのみ動作します。1000Base-X リンクが ”on”時、LEDはON、データ受信時は点滅します。 |
| カッパーリンク on / 受信状態(LKC) | 緑色LEDは、電源投入されている場合にのみ動作します。10/100/1000Base-T リンクが ”on”時、LEDはON、データ受信時は点滅します。 |
| ファイバーデュプレックス(FDF) | この緑のLEDは、電源が供給されている場合にのみ動作します。10/100/1000Base-Xリンクが全二重モードで動作している場合、LEDは点灯します。半二重ではLEDは消灯しています。 |
| カッパーデュプレックス(FDC) | この緑のLEDは、電源が供給されている場合にのみ動作します。10/100/1000Base-Tリンクが全二重モードで動作している場合、LEDは点灯します。 半二重ではLEDは消灯しています。 |
| 10/100/1000速度 | このマルチカラーLEDは、電源が供給されている場合にのみ動作します。UTPイーサネットポートの速度が1000 Mbpsで動作している場合、LEDは緑色に点灯します。UTPイーサネットポートの速度が100 Mbpsで動作している場合、LEDはオレンジ色です。 LEDは10 Mbpsで消灯しています。 |
| オンボードスイッチ設定 | |
| オートネゴシエーション(802.3u) | Enabled（デフォルト） - メディアコンバータは、10/100/1000Base-Tインターフェイスで802.3uオートネゴシエーションを使用します。全二重、半二重、一時停止、およびリモートフォルト機能を知らせるように設定されています。 Disabled - メディアコンバータは、速度スイッチとデュプレックススイッチの位置に応じてポートを設定します。 |
| リンクモード | リンクモードは、カッパー線リンクの状態に透明性を提供し、メディアコンバータに接続されたデバイスからのトラブルシューティングを簡略化します。
通常（デフォルト - up）
カッパー線のリンクがダウンするとファイバ自動ネゴシエーションが有効になり、1000Base-Xリンクがダウンします。
1000Base-Xリンクは、リモートフォルト（Link Fault）を知らせます。
ファイバオートネゴシエーションを無効にすると、カッパー線リンクの状態は1000Base-Xリンクに影響しません。
スマートリンクパススルー（Down） ファイバオートネゴシエーションを有効にすると、次のように動作します。 カッパー線のリンクがダウンすると、1000Base-Xリンクがダウンします。 1000Base-Xリンクは、リモートフォルト（Link Fault）を知らせます。 1000Base-Xインターフェイスでリモートフォルト（リンクフォルト）が受信されると、カッパートランスミッタはオフになります。 カッパーレシーバーがオフのとき、1000Base-Xトランスミッターはオフになります。 1000Base-Xレシーバがオフになると、カッパートランスミッタはオフになります。 |
| ファイバフォルトアラート | ファイバフォルトアラートスイッチは、オートネゴシエーションが無効になった時を意味します。 有効 (デフォルト - Up) 1000Base-Xレシーバがoffの時、1000Base-Xトランスミッタは、offに変わります。 周期的に、1000Base-Xレシーバは、1000Base-X リンクパートナーが同様な手法を使用しているのであれば、状態をクリアすることができるように短時間で、onに変わります。 無効 (Down) |
| リモート ループバック | メディアコンバータは、1000Base-Xファイバインタフェース上でループバックを実行することができます。 無効 (デフォルト - Up) 有効 - 1000Base-Xレシーバは、1000Base-Xトランスミッタにループされます。 1000Base-Tトランスミッタは、インタフェースから外されます。 |
| 自動-MDIX(Strap) | 自動ネゴシエーション（802.3u）が有効になっている場合、
メディアコンバータはカッパーインタフェースで使用する現在のケーブルのピン配置を決定します。
自動ネゴシエーション（802.3u）が無効になっている場合、メディアコンバータはカッパーインターフェイス上でRX Energyメソッドを使用して、ポートMDIまたはMDIXのどちらか適切な値を設定します。 Enabled（デフォルト） - ストレートケーブルまたはクロスオーバータイプのケーブルを使用して、メディアコンバータをケーブルの他端のデバイスに接続することができます。 無効 - ケーブルのもう一方の端にあるパートナーデバイスにAuto-MDIX機能がない場合は、 メディアコンバータのトランスミッタと相手機器のトランシーバが他のレシーバに接続されていることを確認するには、ストレートまたはクロスオーバーが必要です。 メディアコンバータの100Base-TXポートは、このスイッチ設定でMDI-Xとして設定されています。 |
| カッパー速度 | 100（デフォルト） 10 |
| カッパーデュプレックス | 全二重（デフォルト） 半二重 |
| ファイバデュプレックス | 全二重（デフォルト） 半二重 |
| コネクタ | |
| 10/100/1000Base-T | RJ45 コネクタ、2ペアCAT5、EIA/TIA 568A/Bまたは10/100に適切なケーブル。 4ペアCAT5 UTPケーブル、ギガビット用 |
| 磁気分離 | 1,5kv |
| フィルタリング | |
| フィルタリング | 1024MACアドレス |
| フレーム仕様 | |
| バッファ | 1000Kbit フレームバッファメモリ |
| サイズ | 最大フレームサイズ 10,240byte--Gigabit 最大フレームサイズ 2048byte--Fast Ethernet |
| 環境仕様 | |
| 動作温度 | 0° C to 50° C (32° F to 122° F) |
| 保存温度 | -25° C to 70° C (-13° F to 158° F)。 |
| 動作湿度 | 5％ ～ 90％ 結露しないこと |
| 保存湿度 | 5％ ～ 95％ 結露しないこと |
| 動作高度 | 最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) | 7.2 |
| 最大消費電力 （ワット） | 2.1 |
| MTBF (時)：* | 689,000 時間 |
| 機構部分 - ホットスワップカード | |
| エッジコネクタ | 32 pin DIN 41612 / IEC 60603-2 Type B/2 オス. 接地と電源はファーストメーク/ラストブレーク |
| カードの着脱 | 取り付けられている蝶ネジによる早い着脱。ドライバーによりさらに強く締め付けることができます |
| 製品重量 | |
| 重量 | 0.1Kg |
| 梱包 | |
| 出荷重量 | 0.22Kg |
| 出荷寸法 | 203 x 38 x 152mm |
| 認証規格 | |
| エミッション | FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A CISPR 32:2015/EN 55032:2015 (Class A) CISPR 24:2010/EN 55024:2010 EN61000-3-2 |
| イミュニティ | EN55024 |
| 電気安全 | UL 60950-1 IEC 60950-1(ed 2); am1, am2 EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 CE |
| レーザー安全 | EN 60825-1:2007 この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています |
| 環境規定 | Reach, RoHS と WEEE 準拠 |
| その他 | ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
*計算モデルはMIL-HDBK-217-FN2 @ 30 °C に基づいています。
アプリケーション例 |
| 企業内でのUTPスイッチ機器からの高密度光ファイバ分配 |
この企業キャンパスアプリケーションでは、MCR1900メディアコンバータ シャーシにPerle C-1110 10/100/1000メディアコンバータを19台まで、装着することができます。 光ファイバでのリモートが可能なイーサネットスイッチは、直接、中央のMCR1900シャーシに接続します。 光ファイバtoデスクトップアプリケーションでは、スタンドアロン S-1110 メディアコンバータは、光ファイバをイーサネットに変換します。他のS-1110ファイバ メディアコンバータは、リモートオフィスのイーサネットスイッチに接続します。 全ての場合において、マルチモードまたはシングルモードファイバが使用できます。 光ファイバリンクは、120Kmまで、シングルモードファイバを使用し延長できます。  |

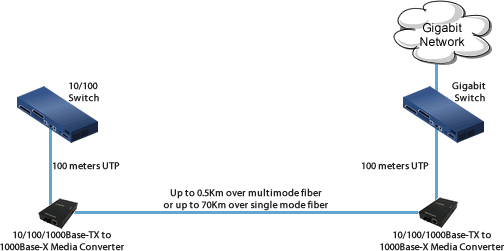

| 10/100デバイスをギガビットバックボーンにブリッジする | 10/100デバイスをギガビットバックボーンに接続する。  |
型式一覧 |
||
| 製品型式表 | ||
型 式 |
概要 |
画像 |
| 05051190 | C-1110-SFP - 10/100/1000 Gigabit Ethernet Media and Rate Converter Module. 10/100/1000Base-T (RJ-45) [100 m/328 ft.] to 1000Base-X or 100Base-X - SFP Slot (empty) |  |
