SFP 速度検出 |
SFPが挿入されているかどうかを自動的に検出し、それに応じて速度を調整します。 |
|
スマートリンクパススルー |
スマートリンクパススルースイッチが有効（デフォルト）の場合、各ポートはポートピアの状態を反映します。
このモードでは、一方のポートでリンク損失が検出された場合、他方のポートの送信信号は、障害の発生したリンクの状態を「通過」することができなくなります。
これにより、管理対象のスイッチや他のデバイスは、リンク障害をネットワークNMSに報告できます。
スイッチが下の位置にあると、スマートリンクパススルーは無効になります。
1つのポートでリンク損失が検出された場合、送信信号はもう一方のポートでイネーブルのままです。
|
| ファイバ フォルトアラート |
ファイバーフォールトアラートでは、10ギガビットイーサネットレシーバーの状態がトランスミッターに渡されます。 これにより、メディアコンバータの10Gイーサネットインターフェイスに接続されているパートナーデバイスに障害通知が提供されます。 |
| 3R - 光信号再生 |
光信号再生：
3R（信号の再増幅、変形、再試行）は、10ギガビットのスピードで高品質のリンクが確保されます。 |
| ビルトイン リンクテスト |
有効にすると、組み込みのパケットジェネレータがイーサネットテストフレームを10ギガビットイーサネットピアに送信します。
リモートメディアコンバータはテストフレームを自動検出し、テストフレームをループバックします。
エラーで受信されたフレームは、Power、LK1、およびLK2 LEDを特定の組み合わせで点灯させ、エラーを識別します。
テストの間、異なるビットテストパターンが5秒ごとに利用され、完全なリンクテストが保証されます。 |
| テストモード 自動検出 |
管理インターフェイスを介して有効にすると、リモートメディアコンバータは、中央サイトのピアから要求されたときに自動的にテストモードに入ります。
これにより、リンク障害を診断する際に、リモートサイトへの不必要なトラックロールを実質的に排除します。 |
| EDC Mode Control |
Electronic Dispersion Compensation（EDC）は、高速10ギガビットリンクで発生する光分散を補償するために使用されるアルゴリズム方式です。
EDCモードの設定は、SFP +モジュールから取得した情報に基づいてメディアコンバータによって自動的に設定されます。
これにより、拡張マルチモード10GBase-LRMおよびアクティブまたはパッシブカッパーケーブルの適切な動作が可能になります |
| モジュール温度保護 |
DOM / DMI対応SFP +またはXFPモジュールの内部温度を監視して保護し、モジュールが最大温度しきい値を超えて動作している場合にXFPまたはSFPを自動的にシャットダウンします。 |
| ハイパワーレベル4 XFP |
XTSHとXTXHモデルで高出力レベル4 XFPをサポート |
| ギガビットSFPサポート |
デュアルSFP +スロット搭載の10ギガビットメディアコンバータモデルは、ギガビット（1000Base-X）SFPもサポートしています。
これにより、ユーザーは現在ギガビットSFPを使用し、将来は10G SFP +に移行することができます。
両方のスロットには、ギガビットSFPが実装されている必要があります。 |
| ジャンボパケット |
最大MTUサイズが10,024バイトのジャンボフレームに透過的 |
| VLAN |
透過的なVLANタグ付きパケット |
| リモートループバック |
10ギガビットインターフェイスでループバックを実行できます。
このモードでは、ループバックモードでポートで受信されたすべてのフレームが返信されます。
これにより、ユーザはリンクをテストするために社内のテストジェネレータを利用することができます。 |
|
| 最大消費電力（ワット） |
6.7 |
XTX: 12.0*
XTXH: 16.3* |
XTS: 9.1*
XTSH: 16.3* |
| 総トランシーバ消費電力（ワット） |
3.0 |
XTX: 7.0
XTXH: 11.0 |
XTX: 5.0
XTXH: 7.0 |
| Power/TST |
・オン：電源表示および通常動作中
・ゆっくり点滅：ユニットがループバックまたはテストモード（いずれかのポート）
・赤色の固体：ユニットにハードウェアエラーがあります（電源投入時）
・赤色と点滅：LK1とLK2の組み合わせでハードウェアエラーが発生しています |
| LK1 (XFP) |
・オン：リンクあり
・すばやく点滅：ファイバリンクの存在と受信データ（テストデータを含む）
・ゆっくり点滅：他のファイバリンクがダウンしたためにファイバリンクが無効になりました。
・3秒間オフで1秒間点滅 - 高温によりモジュールがシャットダウンします。
・消灯：ファイバリンクが存在しないか、またはモジュールが挿入されていません。
|
| スマートリンクパス-スルー |
スマートリンクパススルースイッチが有効になっている場合（デフォルト）、
各ポートはそのポートピアの状態を反映します。
このモードでは、一方のポートでリンク損失が検出された場合、他方のポートの送信信号は、障害の発生したリンクの状態を「通過」することができなくなります。
これにより、管理対象のスイッチや他のデバイスは、リンク障害をネットワークNMSに報告できます。
スイッチが下の位置にあると、スマートリンクパススルーは無効になります。
1つのポートでリンク損失が検出された場合、送信信号はもう一方のポートでイネーブルのままです。
|
| ファイバーフォールとアラート |
有効（デフォルト - 上）
ファイバーフォールトアラートでは、10ギガビットイーサネットレシーバーの状態がトランスミッターに渡されます。
これにより、メディアコンバータの10Gイーサネットインターフェイスに接続されているパートナーデバイスに障害通知が提供されます
無効（ダウン）
|
| EDCモード |
Electronic Dispersion Compensation（EDC）は、高速10ギガビットリンクで発生する光分散を補償するために使用されるアルゴリズム方式です。
EDCモードの設定は、SFP +またはXFPモジュールから取得した情報に基づいてメディアコンバータによって自動的に設定されます。
これにより、拡張マルチモード10GBase-LRMおよびアクティブまたはパッシブ銅線ケーブルの適切な動作が可能になります。
デフォルトのUPスイッチの位置では、メディアコンバータは自動的に10Gトランシーバを設定し、SFP + / XFPモジュールによって宣言されたEDCタイプを「リニア」または「リミッティング」に合わせます。
不一致がある場合は、スイッチをメディアコンバータのダウン位置に設定すると、その設定がモジュールによって宣言されたものに反転します。 |
| ループバッック |
10ギガビットインターフェイスでループバックを実行できます。 このモードでは、ループバックモードでポートで受信されたすべてのフレームが返信されます。
これにより、ユーザはリンクをテストするために社内のテストジェネレータを利用することができます。
|
| プラグ可能な10Gファイバトランシーバスロット（活栓挿抜可）10GBase-T （RJ45) |
2つの10ギガビットSFP +スロット
電力レベル1,2 |
2つの10ギガビットXFPスロット
電力レベル1,2,3
電力レベル4（XTSHモデル） |
10ギガビットSFP＋スロット
電力レベル1,2
10ギガビットXFPスロット
電力レベル1,2,3
電力レベル4（XTSHモデル）
|
| XFPスロットに供給される電圧 |
ー |
1.8V, 3.3V, 5V and -5.2V |
1.8V, 3.3V, 5V and -5.2V |
| サポートされている10ギガビット・ファイバ・装着可能なトランシーバ |
IEEE 802.3ae 準拠:
10GBase-SR
10GBase-LRM
10GBase-LR
10GBase-ER
10GBase-ZR
CWDM/DWDM |
IEEE 802.3ae 準拠:
10GBase-SR
10GBase-LRM
10GBase-LR
10GBase-ER
10GBase-ZR
CWDM/DWDM |
IEEE 802.3ae 準拠:
10GBase-SR
10GBase-LRM
10GBase-LR
10GBase-ER
10GBase-ZR
CWDM/DWDM |
| サポートされる10ギガビットCapper・装着可能なトランシーバ |
SFP +直接接続ケーブル（DAC）：
Twinax
10GBase-CU
10GSFP + Cu
10GBase-CX1
10GBase-CR1
注：パッシブおよびアクティブケーブルの種類がサポートされています:
|
IEEE 802.3ak準拠：
XFP 10GBase-CX4 copper
|
SFP +直接接続ケーブル（DAC）:
Twinax
10GBase-CU
10GSFP + Cu
10GBase-CX1
10GBase-CR1
注：パッシブおよびアクティブケーブルの種類がサポートされています
IEEE 802.3ak準拠：
XFP 10GBase-CX4 Capper |
| サポートされているギガビット・ファイバ SFP |
1000Base-SX
1000Base-LX / LH
1000Base-EX
1000Base-ZX
1000Base-BX
CWDM / DWDM
注意：このモードでは
両方のSFPモジュールが1000Base-Xで動作する必要があります。
|
N/A |
N/A |
| シャーシスロット |
1スロット |
XTX: 1スロット
XTXH: 2スロット |
XTS: 1スロット
XTSH: 2スロット |
| 動作温度 |
0°C to 50°C |
| 保存温度 |
-25°C to 70°C |
| 動作湿度 |
5％～90％ 結露しないこと |
| 保存湿度 |
5％～95％ 結露しないこと |
| 動作高度 |
最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) |
22.9 |
XTX: 39.2
XTXH: 55.6 |
XTS: 31.0
XTSH: 55.6 |
| MTBF (時)：** |
367,714 |
335,191 |
335,191 |
| 出荷重量 |
0.25Kg |
| 出荷寸法 |
標準電力モデル：150 x 210 x 40 mm
ハイパワーモデル（XTXH、XTSH）：170 x 260 x 70 mm |
| エミッション |
FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, CISPR 32:2015/EN 55032:2015(Class A)、EN61000-3-2 |
| イミュニティ |
EN55024 |
| 電気安全 |
UL 60950-1, IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, CE |
| レーザー安全 |
使用されるSFPに依存する。
この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています |
| 環境規定 |
Reach, RoHS と WEEE 準拠 |
| その他 |
ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
|

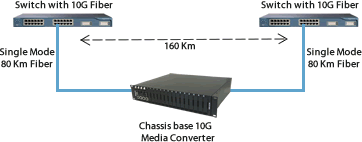

10ギガビット・ファイバ・リンクのネットワーク距離を拡張する
10ギガビットイーサネットファイバリンクの作成
最大160kmまで延長可能。
|

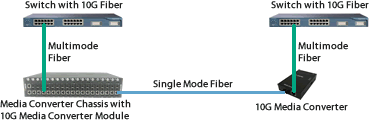

2つの10ギガビット・ファイバ・スイッチ間のネットワーク距離を延長する
2つの10ギガビット・モード・メディア・コンバータは、最大80kmのファイバ・リンクにわたって10ギガビット・マルチモード・スイッチ間の距離を拡張できます。
|

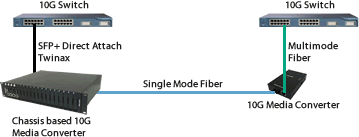

1つの10G Ethernetメディアを別のものに変換する
10GBaseT Copperをマルチモードまたはシングルモードファイバに変換します。 ラックスイッチの上部を接続するのに必要な距離が10G Copperの100メートルの制限を超える大規模なデータセンターおよびCo-Locationアプリケーションに最適です。
|

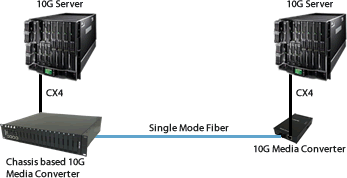

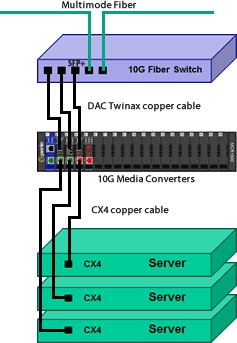

古いCX4スイッチを新しいファイバスイッチに交換する
SFP +メディアコンバータにXFPをインストールして、CX4 CopperからSFP + DAC Copperへの変換を行います。
|

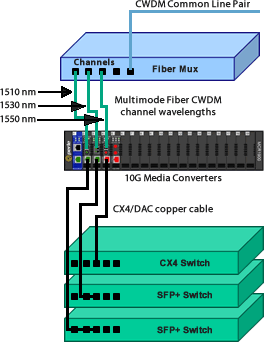

XFPをSFP +に、SFP +をSFP +メディアコンバータをFibre Muxに接続する
CopperをCX4 XFP CopperからCWDM SFP +変換線または直接接続銅線（DAC）からCWDM SFP +変換線に変換する。
|

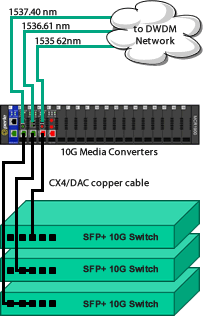

メディアコンバータ管理を使用して調整可能なXFP DWDMの波長を設定する
CX4 XFP CopperからDWDM SFP +変換またはDLC（Direct Attached Copper）からDWDM SFP +変換へのSFP +およびSFP +からSFP +へのメディアコンバータへのXFPのインストール
|
