スマートリンクパススルー |
スマートリンクパススルーが有効（デフォルト）の場合、各ポートはポートピアの状態を反映します。 このモードでは、一方のポートでリンク損失が検出された場合、他方のポートの送信信号は、障害の発生したリンクの状態を「通過」することができなくなります。 これにより、管理対象のスイッチや他のデバイスは、リンク障害をネットワークNMSに報告できます。
スマートリンクパススルーがディセーブルされている場合、あるポートでリンク損失が検出された場合、送信信号は他のポートでイネーブルのままです。 |
| ファイバ フォルトアラート |
ファイバーフォールトアラートでは、10ギガビットイーサネットレシーバーの状態がトランスミッターに渡されます。 これにより、メディアコンバータの10Gイーサネットインターフェイスに接続されているパートナーデバイスに障害通知が提供されます。 |
| グリーン イーサネット |
次のような業界標準に基づいたグリーンイーサネット省エネルギー技術を活用しています。
・IEEE 802.3anに準拠したショートリーチモード（30メートル未満）。 これにより、低消費電力で10GBase-T動作が可能になります。
・802.3azによるエネルギー効率の良いイーサネット（EEE）。 これにより、アイドル状態のネットワーク動作中に電力が節約されます |
| ビルトイン リンクテスト |
有効にすると、組み込みのパケットジェネレータがイーサネットテストフレームを10ギガビットイーサネットピアに送信します。
リモートメディアコンバータはテストフレームを自動検出し、テストフレームをループバックします。
エラーで受信されたフレームは、Power、LK1、およびLK2 LEDを特定の組み合わせで点灯させ、エラーを識別します。
テストの間、異なるビットテストパターンが5秒ごとに利用され、完全なリンクテストが保証されます。 |
| テストモード 自動検出 |
管理インターフェイスを介して有効にすると、リモートメディアコンバータは、中央サイトのピアから要求されたときに自動的にテストモードに入ります。
これにより、リンク障害を診断する際に、リモートサイトへの不必要なトラックロールを実質的に排除します。 |
| EDC Mode Control |
Electronic Dispersion Compensation（EDC）は、高速10ギガビットリンクで発生する光分散を補償するために使用されるアルゴリズム方式です。
EDCモードの設定は、SFP +モジュールから取得した情報に基づいてメディアコンバータによって自動的に設定されます。
これにより、拡張マルチモード10GBase-LRMおよびアクティブまたはパッシブ銅線ケーブルの適切な動作が可能になります |
| モジュール温度保護 |
DOM / DMI対応SFP +またはXFPモジュールの内部温度を監視して保護し、モジュールが最大温度しきい値を超えて動作している場合にXFPまたはSFPを自動的にシャットダウンします。 |
| ハイパワーレベル4 XFP |
高出力レベル4 XFPをサポート |
| ジャンボパケット |
最大MTUサイズが10,024バイトのジャンボフレームに透過的 |
| VLAN |
透過的なVLANタグ付きパケット |
| リモートループバック |
10ギガビットインターフェイスでループバックを実行できます。
このモードでは、ループバックモードでポートで受信されたすべてのフレームが返信されます。
これにより、ユーザはリンクをテストするために社内のテストジェネレータを利用することができます。 |
|
| 最大消費電力（ワット） |
15* |
| Power/TST |
・オン：電源表示および通常動作中
・ゆっくり点滅：ユニットがループバックまたはテストモード（いずれかのポート）
・赤色の固体：ユニットにハードウェアエラーがあります（電源投入時）
・赤色と点滅：LK1とLK2の組み合わせでハードウェアエラーが発生しています |
| LK1 (XFP) |
・オン：リンクあり
・すばやく点滅：ファイバリンクの存在と受信データ（テストデータを含む）
・ゆっくり点滅：他のファイバリンクがダウンしたためにファイバリンクが無効になりました。
・3秒間オフで1秒間点滅 - 高温によりモジュールがシャットダウンします。
・消灯：ファイバリンクが存在しないか、またはモジュールが挿入されていません。
|
| LK2 |
・オン：10GBase-Tリンクあり
・すばやく点滅：現在のデータと受信しているデータをリンクする
・ゆっくりと点滅：リンク1がダウンしたためリンクが無効になりました
・オフ：10GBase-Tリンクはアクティブではありません
|
| リンクモード |
リンクモードが有効（デフォルト）の場合、各ポートはスマートリンクパススルーを使用してポートピアの状態を反映します。
このモードでは、一方のポートでリンク損失が検出された場合、他方のポートの送信信号は、障害の発生したリンクの状態を「通過」することができなくなります。
これにより、管理対象のスイッチや他のデバイスは、リンク障害をネットワークNMSに報告できます。
スイッチが下の位置にあると、スマートリンクパススルーは無効になります。
1つのポートでリンク損失が検出された場合、送信信号はもう一方のポートでイネーブルのままです。
|
| ファイバーフォールトアラート |
有効（デフォルト - 上）
ファイバーフォールトアラートでは、10ギガビットイーサネットレシーバーの状態がトランスミッターに渡されます。
これにより、メディアコンバータの10Gイーサネットインターフェイスに接続されているパートナーデバイスに障害通知が提供されます
無効（ダウン）
|
| テストモード |
３つのディップスイッチを使用して、ユニットとそのピアをリンクテストモードにし、リンクテストジェネレータを使用してリンクの完全性を検証できます。
ユニットは、単純な回線ループバックに配置することもできます。
ファイバオートネゴシエーションが無効の時、メディアコンバータに接続されている全ての機器がポーズをサポートしている場合に有効になります。
有効 (デフォルト) - メディアコンバータは、オートネゴシエーションの間、ポーズ機能、非対称のポーズが不要であることを知らせます。
無効 - メディアコンバータは、オートネゴシエーションの間、ポーズ機能の無いことを知らせます。 |
| EEE グリーンイーサネット |
有効にすると（デフォルト）、メディアコンバータはIEEE 802.3az Energy Efficient Ethernet（EEE）対応デバイスとして動作します。 |
| ループバッック |
10ギガビットインターフェイスでループバックを実行できます。 このモードでは、ループバックモードでポートで受信されたすべてのフレームが返信されます。
これにより、ユーザはリンクをテストするために社内のテストジェネレータを利用することができます。
|
| リモート ループバック |
メディアコンバータは、1000Base-Xファイバインタフェース上でループバックを実行することができます。
無効 (デフォルト - Up)
有効 - 1000Base-X 受信は、1000Base-X 送信にループされます。 1000Base-T 送信は、インタフェースをはずされます。
|

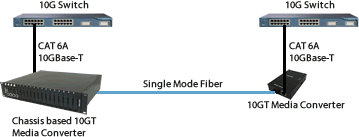

| 10GBase-T （RJ45) |
IEEE802.3an CAT6A以上で100メートル |
| プラグ可能な10Gファイバトランシーバスロット（ホット挿入と取り外し可能） |
10ギガビットXFPスロット
電力レベル1,2,3 |
| XFPスロットに供給される電圧 |
1.8V, 3.3V, 5V and -5.2V |
| サポートされている10ギガビット・ファイバ・プラガブル・トランシーバ |
IEEE 802.3ae 準拠:
- 10GBase-SR
- 10GBase-LRM
- 10GBase-LR
- 10GBase-ER
- 10GBase-ZR
CWDM/DWDM |

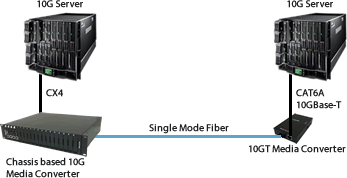

| サポートされる10ギガビットカッパープラガブルトランシーバ |
IEEE 802.3ak compliant:
XFP 10GBase-CX4 copper |
| シャーシスロット |
２スロット |
| 動作温度 |
0°C to 50°C |
| 保存温度 |
-25°C to 70°C |
| 動作湿度 |
5％～90％ 結露しないこと |
| 保存湿度 |
5％～95％ 結露しないこと |
| 動作高度 |
最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) |
51 |
| MTBF (時)：** |
286,082 時間 |
| 出荷重量 |
0.25Kg |
| 出荷寸法 |
170 x 260 x 70mm |
| エミッション |
FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, CISPR 32:2015/EN 55032:2015(Class A)、EN61000-3-2 |
| イミュニティ |
EN55024 |
| 電気安全 |
UL 60950-1, IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, CE |
| レーザー安全 |
使用されるSFPに依存する。
この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています |
| 環境規定 |
Reach, RoHS と WEEE 準拠 |
| その他 |
ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
