パールの豊富な機能を持つギガビットSFPメディアコンバータ モジュールファミリーは、高密度パール メディアコンバータ シャーシに組み込むことで ギガビットカッパー to マルチモード、またはシングルモードファイバ用SFPと透過的に接続します。 ギガビットイーサネット to ファイバコンバータ製品は、既存のネットワーク距離の延長、光ファイバ対応では無い従来機器の継続使用、あるいは対向機器間の延長のための経済的な方法を提供します。
プラグ着脱可能な光ファイバポートは、パールのSFPトランシーバ、Cisco または、その他のメーカーのMSA 準拠SFPを使用することで、柔軟なネットワーク構成が可能になります。
ネットワーク管理者にとって、拡張機能が実装されているメディアコンバータ モジュールは、ネットワークの構築あるいはネットワークの障害対応に最適な選択肢となります。両端のリンクが完全に透過的で、Auto-Negociation, Link Pass-Through, Far-End Fault, Auto-MDIX、及びPause の機能は、さらに効率的な障害対応が可能になり、現場での保守を容易にします。パールギガビット SFPコンバータ モジュールのこれらの機能は、コストと時間の削減、ワールドワイドの技術サポートと生涯保証の提供により、ネットワーク管理者にとって最適な選択といえます。
|
|
オートネゴシエーション (802.3ab) |
パールメディアコンバータは、オートネゴシエーションをサポートします。1000Base-X ファイバインタフェースは、802.3 clause37に従い、また1000Base-Tは、802.3 clause28と40に従いネゴシエーションします。1000Base-Xポートは、 最も高速なモードを受け取り、UTP側がデバイスとリンクアップした後に、パートナーデバイスとリンクアップします。 1000Base-Xポートは、オフラインのリモートフォルト（これはスイッチ設定で有効になっていることが条件）を送信しながら、UTPポートがリンクアップし、最も高速なモードに適合するまで、ネゴシエーションを繰り返し行います。 全二重、半二重、リモートフォルト、全二重ポーズ、非対称ポーズ、自動MDI―Xをサポートします
|
|
オート-MDIX、にスキュー補正 |
オートMDI-Xは、接続されているケーブル（ストレートあるいはクロスオーバ）の仕様を決定するために1000Base-Tインタフェースの信号伝達を検知し、有効であれば、自動的に接続の設定をします。 メディアコンバータは、ツイストペア内で入替えられたケーブルについても修正します。 また、1000Base-T ペア間の最大64nsまでの遅延スキューを調整します。 |
|
スマートリンクパススルー |
リンクモードスイッチがスマートリンクパススルーモードの場合、1000Base-Tポートは、 1000Base-Xメディアコンバータのポートの状態を反映します。 この機能は、ファイバのオートネゴシエーションが有効、無効にかかわらず使用することができます。 |
|
ファイバ フォルトアラート |
ファイバ フォルトアラートにより、1000Base-Xの受信の状態が1000Base-Xの送信に送られます。 これによりメディアコンバータの1000Base-Xインタフェースに接続されているデバイスに障害通知を与えます。 もし1000Base-X送信がこの障害の結果、オフになっている場合は、1000Base-X上のデバイスが同様の手法を用いて 、その状態がクリアできるようにするために、定期的にオンになります。 これは、いくつかのメディアコンバータで発生するロックアウトの可能性を排除します。 ファイバオートネゴシエーションが無効のときにのみ適応します |
|
ポーズ (IEEE 802.3x) |
ポーズは、2つの装置間で片方の装置が過負荷になると、データ送信を一時的に中断する、 IEEE802.3ｘの機能を持っています。メディアコンバータは、1000Base-T ファイバ接続と1000Base-X ファイバ 接続でのポーズネゴシエーションをサポートしています |
|
デュプレックス |
全二重と半二重の通信をサポート |
|
ジャンボパケット |
10KBまでのジャンボパケットに透過的 |
|
VLAN |
VLAN タグ付きパケットに透過的 |
|
リモート ループバック |
1000Base-X ファイバインタフェースでループバックを実行する機能 |
|
| Power/TST | 緑色LEDは、メディアコンバータの電源が”ON" 時に点灯します。ループバックテストモード時は、LEDは点滅します。 |
| ファイバリンク on / 受信状態(LKF) |
緑色LEDは、電源投入されている場合のみ作動します。1000Base-X リンクが ”on”時、LEDはON、データ受信時は点滅します。1000Base-Xインタフェースが、1000Base-T インタフェース上での失敗の結果としてダウンした時は、LEDは、ゆっくり点滅します。
|
| カッパーリンク on / 受信状態(LKC) |
緑色LEDは、電源投入されている場合のみ作動します。1000Base-T リンクが ”on”時、LEDはON、データ受信時は点滅します。1000Base-Tインタフェースが、1000Base-T インタフェース上での失敗の結果としてダウンした時は、LEDは、ゆっくり点滅します。
|
| オートネゴシエーション |
有効 (デフォルト - Up)- このモードでは、1000Base-Xと1000Base-Tは、2つのリンクパートナーの最も高速なモードを選択します。1000Base-Xは、ネゴシエーションが完了し、1000Base-Tがリンクアップした後、リンクアップします。
無効 - 1000Base-Xは、オートネゴシエーションを使用しません。1000Base-Tは、スイッチ設定とリンクパートナーの最も高速なモードに合わせます。
|
| リンクモード |
リンクモードは、メディアコンバータに接続されている機器から容易に障害対応ができるように、カッパーリンクの状態を透過的に提供します。
通常 (デフォルト - Up)
ファイバオートネゴシエーションが有効で、1000Base-Tリンクがダウンのとき、1000Base-Xリンクは、ダウンになります。 1000Base-Xリンクは、リモートフォルト(Link Fault) を通知します。ファイバオートネゴシエーションが無効の場合、1000Base-Tリンクの状態は、1000Base-Xリンクに影響を与えません。
スマートリンクパススルー (Down)
ファイバオートネゴシエーションが有効の場合、その動作は次のように行います。 1000Base-Tリンクが、ダウンになる時、1000Bae-Xリンクは、ダウンになります。 1000Basae-Xリンクは、リモートフォルト（リンクフォルト）を通知します。 リモートフォルト（リンクフォルト）を1000Base-Xインタフェース上で受け取ると、1000Base-T 送信は、offに変わります。 1000Base-T 受信が、offの時、1000Base-X 送信は、offに変わります。 1000Base-X 受信が、offの時、1000Base-T 送信は、offに変わります。
ファイバオートネゴシエーションが無効の時、その動作は次のようになります。 1000Base-T 受信が、offの時、1000Base-X 送信は、offになります。 1000Base-X 受信が、offの時、1000Base-T 送信は、offになります。 |
| ポーズ |
ファイバオートネゴシエーションが無効の時、メディアコンバータに接続されている全ての機器がポーズをサポートしている場合に有効になります。
有効 (デフォルト) - メディアコンバータは、オートネゴシエーションの間、ポーズ機能、非対称のポーズが不要であることを知らせます。
無効 - メディアコンバータは、オートネゴシエーションの間、ポーズ機能の無いことを知らせます。 |
| ファイバフォルトアラート |
ファイバフォルトアラートスイッチは、オートネゴシエーションが無効になった時を意味します。
有効 (デフォルト - Up)
100Base-T 受信がoffの時、1000Base-X 送信は、offに変わります。 周期的に、1000Base-X 受信は、1000Base-X リンクパートナーが同様な手法を使用しているのであれば、状態をクリアすることができるように短時間で、onに変わります。
無効 (Down)
|
| デュプレックス |
全二重 (デフォルト-Up) - メディアコンバータは、全二重、半二重通信ができることを通知します。
自動 (Down) -メディアコンバータは、全二重通信できないこと、半二重通信ができることを通知します。
|
| リモート ループバック |
メディアコンバータは、1000Base-Xファイバインタフェース上でループバックを実行することができます。
無効 (デフォルト - Up)
有効 - 1000Base-X 受信は、1000Base-X 送信にループされます。 1000Base-T 送信は、インタフェースをはずされます。
|
| 1000Base-T |
RJ45 コネクタ、4ペア CAT-5 UTP ケーブル |
| 磁気分離 |
1,5kv |
| ビットエラーレート(BER) |
<10 -12 |
| 動作温度 |
0° C to 50° C (32° F to 122° F) |
| 保存温度 |
-25° C to 70° C (-13° F to 158° F)。 |
| 動作湿度 |
5％ ～ 90％ 結露しないこと |
| 保存湿度 |
5％ ～ 95％ 結露しないこと |
| 動作高度 |
最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) |
10.2 |
| 最大消費電力 （ワット） |
3.0 w |
| MTBF (時)：* |
609,000 時間 |
| エッジコネクタ |
32 pin DIN 41612 / IEC 60603-2 Type B/2 オス. 接地と電源はファーストメーク/ラストブレーク |
| カードの着脱 |
取り付けられている蝶ネジによる早い着脱。ドライバーによりさらに強く締め付けることができます |
| 重量 |
0.15Kg |
| 出荷重量 |
0.33Kg |
| 出荷寸法 |
203 x 38 x 152mm |
| エミッション |
FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, EN61000-3-2 |
| イミュニティ |
EN55024 |
| 電気安全 |
UL 60950-1, EN60950, CE |
| レーザー安全 |
EN 60825-1:2007
この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています |
| 環境規定 |
Reach, RoHS と WEEE 準拠 |
| その他 |
ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
*計算モデルはMIL-HDBK-217-FN2 @ 30 °C に基づいています。
|
この企業キャンパスアプリケーションでは、MCR1900メディアコンバータ シャーシにPerle C-1000 ギガビット to ファイバメディアコンバータを19台まで、装着することができます。 光ファイバでのリモートが可能なイーサネットスイッチは、直接、中央のMCR1900シャーシに接続します。 光ファイバtoデスクトップアプリケーションでは、スタンドアロン メディアコンバータは、光ファイバをイーサネットに変換します。 他のスタンドアロン ファイバ メディアコンバータは、リモートオフィスのイーサネットスイッチに接続します。 全ての場合において、マルチモード または シングルモード ファイバが使用できます。 光ファイバリンクは、１２０Kmまで、シングルモードファイバを使用し延長できます。
|

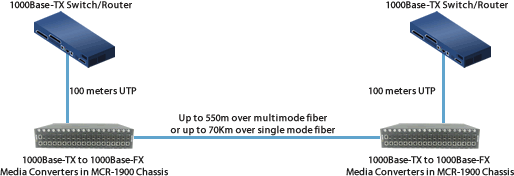

2台のツイストペアギガビットスイッチ間のネットワークの距離を延長します。
2台のギガビット メディアコンバータは、ファイバリンクを介し、最長120Km まで1000Base-T スイッチ間の距離を延長できます。
|
ギガビットスイッチとギガビットファイルサーバ間のネットワークの距離を延長します。
2台のギガビットイーサネットメディアコンバータは、1000Base-Tスイッチとギガビットファイルサーバ間の距離を、ファイバリンクを介し、最長120Kmまで延長できます。
|

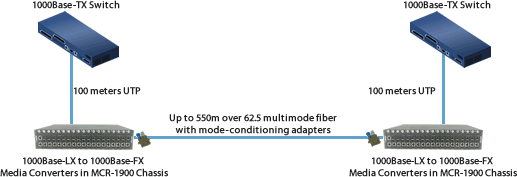

ギガビット to 550m、62.5μマルチモードファイバ
62.5μ MMFケーブルでのギガビットは、通常 275mが限度です。モード-コンディショニング アダプタと1000Base-LX メディアコンバータを使用することで、MMFケーブル設備で最長550mまで、距離を延長できます。
|
ギガビット 1000Base-LXルータとスイッチを既存のマルチモードケーブル設備に設置します。
モード-コンディショニング アダプタと1000Base-LX メディアコンバータを使用し、カッパー仕様のギガビットスイッチを遠隔の1000base-LX スイッチ／ルータに既存のマルチモードケーブル設備で接続します
|
光ファイバを使用する企業インフラ
既存のカッパーベースの機器を全て交換する必要する事無く、企業ネットワークのためのファイバインフラを構築します。
|
|
型 式 |
概要 |
画像 |
| 05051180 |
C-1000-SFP - Gigabit Ethernet Media Converter Module. 1000Base-T (RJ-45) [100 m/328 ft.] to 1000Base-X - SFP slot (empty) |
 |
