ギガビット光から光　メディアコンバータ　-　Perle Systems

機能概要
オートネゴシエーション	1000Base-Xファイバインタフェースは、802.3の節37に従って交渉します。
スマートリンクパススルー	Link ModeスイッチをSmart Link Pass-Throughモードにすると、1000Base-Xポートは1000Base-Xメディアコンバータポートの状態を反映します。この機能は、ファイバオートネゴシエーションが有効か無効かにかかわらず使用できます。
ファイバ　フォルトアラート	ファイバーフォールトアラートを使用すると、1000Base-Xレシーバーの状態が1000Base-Xトランスミッターに渡されます。これにより、メディアコンバータの1000Base-Xインターフェイスに接続されたパートナーデバイスに障害通知が提供されます。この障害の結果、1000Base-Xトランスミッタがオフになっている場合、1000Base-Xのパートナーデバイスが同様のテクニックを使用している場合は、条件がクリアされるように定期的にオンになります。これにより、一部のメディアコンバータで発生するロックアウトの可能性が排除されます。ファイバ自動ネゴシエーションがディセーブルの場合にのみ適用されます。
Signal Regeneration	信号再生は信号の完全性を維持し、劣化なしに最大のファイバ接続を可能にします。
カスケーディング	メディアコンバーターをカスケード接続することができます。 2つ以上のメディアコンバータを1つのリンクでチェーンすることで、さらに長距離にすることができます。
ポーズ (IEEE 802.3xy)	ポーズは、2つの装置間で片方の装置が過負荷になると、データ送信を一時的に中断する、 IEEE802.3ｘの機能を持っています。メディアコンバータは、ポーズフレームに透過的
VLAN	802.1Q VLANタグ付きパケットに対してトランスペアレント
Duplex	全二重と半二重をサポート
ジャンボパケット	10KBまでのジャンボパケットに透過的
リモート　ループバック	1000Base-X ファイバインタフェースでループバックを実行します

ｓ

機器仕様
電源
入力電圧	6 - 30 vDC, ( 12 vDC 公称)
電流	0.21 A
消費電力	2.5 ワット
電源コネクタ	5.5mm x 9.5mm x 2.1mm バレルソケット
電源アダプタ
汎用AC/DC アダプタ	100-240v AC, 安定化DCアダプタ付属
表示
Power/TST	緑色LEDは、メディアコンバータの電源が”ON"　時に点灯します。ループバックテストモード時は、LEDは点滅します。
ファイバリンク 1 / 受信状態(LK1)	この緑のLEDは、電源が供給されている場合にのみ動作します。 100Base-XリンクがオンのときにLEDが点灯し、データが受信されたときに50％のデューティ・サイクルで点滅します。
ファイバリンク 2 / 受信状態(LK2)	この緑のLEDは、電源が供給されている場合にのみ動作します。 100Base-XリンクがオンのときにLEDが点灯し、データが受信されたときに50％のデューティ・サイクルで点滅します。
スイッチ設定：シャーシの側面開口部からアクセス可能
オートネゴシエーション	Auto（デフォルト up） - 両方のファイバポートに対してファイバネゴシエーションが実行されます。全二重および半二重が知らされます。ポーズは、対称的および非対称的なポーズのサポートを知らせます。ポーズフレームは動作しません。または生成されますが、通過します。 Off - 両方のファイバポートのネゴシエーションが無効になります。リンクモードとファイバ障害アラートの設定は、これらのスイッチ設定によって決まります。ポーズフレームは動作したり生成されたりしませんが、引き続き通過します。
リンクモード	スマートリンクパススルー： - （デフォルト up） - このモードでは、1つの接続のリンク状態がメディアコンバータを介して他の接続に直接反映されます。いずれかの接続でリンクが失われた場合、もう一方のリンクはメディアコンバータによって停止されます。標準： - このモードでは、両方のファイバポートのリンクを互いに独立して上下に動かすことができます。いずれかのリンク上のリンクの損失は、他の接続に影響を与えることなく発生する可能性があります。
ファイバフォルトアラート	Enabled - （デフォルト　-　上） - メディアコンバータがファイバレシーバ上のファイバ信号の損失を検出すると、ファイバコンバータの信号をただちに無効にします。これは、事実上、リモートファイバリンクパートナーにファイバ接続にエラー状態が存在することを通知します。このスイッチの設定は、両方のファイバポートに適用されます。無効：メディアコンバータはファイバ障害を監視したり、ファイバ障害を生成したりしません。
リモート　ループバック　＃１	メディアコンバータは、リンク＃1ファイバインタフェース上でループバックを実行することができる。無効（デフォルト - up） Enabled - 1000Base-Xレシーバは1000Base-Xトランスミッタにループします。リンク＃2のファイバトランスミッタインタフェースから外される
リモート　ループバック　＃２	メディアコンバータは、リンク＃２ファイバインタフェース上でループバックを実行することができる。無効（デフォルト - up） Enabled - 1000Base-Xレシーバは1000Base-Xトランスミッタにループします。リンク＃2のファイバトランスミッタインタフェースから外される
ファイバコネクタ
1000Base-X	SC、ST、LCコネクタモデルで利用可能
パケット送信特性
ビットエラーレート(BER)	<10 ^-12
環境仕様
動作温度	0° C to 50° C (32° F to 122° F)
保存温度	-25° C to 70° C (-13° F to 158° F)。
動作湿度	5％　～　90％　結露しないこと
保存湿度	5％　～　95％　結露しないこと
動作高度	最高3,048m　(10,000feet)
発熱量　(BTU/hr)	8.53
MTBF　(時)：*	432,138 ( 電源アダプタ含まず） 274,804 （電源アダプタ含む）
筐体	IP20防水保護等級金属
取り付け
DINレールキット	オプション
壁面/ラック取り付けキット	オプション
製品重量／寸法
重量	0.3 Kg
寸法	120 x 80 x 26 mm
梱包
出荷重量	0.55Kg
出荷寸法	170 x 280 x 70 mm
認証規格
エミッション	FCC Part 15 Class A,　EN55022 Class A,　CISPR 22 Class A,　CISPR 32:2015/EN 55032:2015 Class A, CISPR 24:2010/EN 55024:2010, EN61000-3-2
イミュニティ	EN55024
電気安全	UL 60950-1,　IEC 60950-1(ed 2); am1, am2, EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 CE
レーザー安全	EN 60825-1:2007 この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています
環境規定	Reach, RoHS と WEEE 準拠
その他	ECCN: 5A991,　HTSUS Number: 8517.62.0050,　パール　限定生涯保証

*計算モデルはMIL-HDBK-217-FN2 @ 30 °C　に基づいています。

アプリケーション例

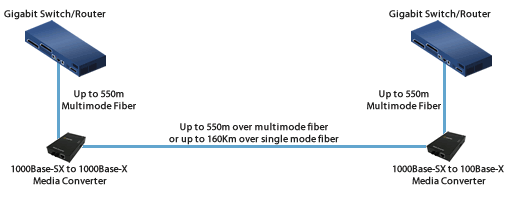

2つのファイバースイッチ間で延長

2つのギガビットファイバースイッチ間のネットワーク距離を延長する 2つのギガビットマルチモードからシングルモードへのメディアコンバーターを使用すると、ファイバーリンク上のギガビットマルチモードスイッチ間の距離を最大160 km延長できます。

シングルモード / シングルファイバ

シングルストランド光ファイバによるファイバポートの接続（”Bi-Directional” BiDi とも言われます）シングルストランド光ファイバを使用する場合は、1組のシングルファイバメディアコンバータが必要です。 Perle Systems社のシングル光ファイバメディアコンバータは、”Up/Down”モデルとも言われます。たとえば、下図のようにS-1000MM-S1SC20U( “Up”)とS-1000MM-S1SC20D (“Down”)は、1組として使用しなければなりません。送信/受信を別々の波長で扱うため“Down”側はこれに適合していなければなりません

S-1000MM-S1SC20U S-1000MM-S1SC20D

多くのシングルモード光ファイバメディアコンバータの設置は、2個のコネクタ、あるいは2本の光ファイバのタイプで、1本の光ファイバは、送信に使われ、他の1本は受信に使われます。送受信リンクを合わせるために物理的に交差されています。しかしながら、コスト削減のため、または利用できる光ファイバの制限などがあり、WDM技術が利用されることがあります。WDMは、別々の送信と受信周波数を使用しシングルストランド光ファイバで通信します。Wavelength Division Multiplexing（WDM）、波長分割多重スプリッタによって、1310nmの光パスと1550nmの光パスが分割され、各波長間で相互干渉することなく同時に多くの波長を送信/受信することができます。シングルストランドファイバを使う場合は、1組の“UP”と“Down”メディアコンバータが必要です。パールシステムズ社は、豊富なシングルファイバ用の“UP/Down”メディアコンバータをご提供します、10Base-T, Fast Ethernet, Gigabit, など、光変換の要求が非管理型あるいは管理型、スタンドアロン型、あるいはモジュラ型、ネットワークの距離が20Kmあるいは120Kmなど、パールシステムズ社は、最適なメディアコンバータをご提供します。

型式一覧
製品型式表
型式	port	コネクタ	規格	送信(dBm)		受信(dBm)		出力バジェト	波長	ファイバタイプ	コアサイズ	モーダル帯域幅	動作距離
				Min	Max	Min	Max	(dBm)	(nm)		(um)	(MHz^*Km)
S-1000MM-M2ST05	Port1	Dual ST	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual ST	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
S-1000MM-M2SC05	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
S-1000MM-M2LC05	Port1	Dual LC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual LC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
S-1000MM-M2ST2	Port1	Dual ST	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual ST	1000Base-LX	-6.0	0.0	-0.0	-17.0	6.0	1310	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
S-1000MM-M2SC2	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual SC	1000Base-LX	-6.0	0.0	-0.0	-17.0	6.0	1310	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
S-1000MM-M2LC2	Port1	Dual LC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual LC	1000Base-LX	-6.0	0.0	-0.0	-17.0	6.0	1310	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
S-1000MM-S2ST10	Port1	Dual ST	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual ST	1000Base-LX/LH	-9.5	-3.0	-20.0	-3.0	10.5	1310	MMF*	62.5	500	550m
											50	400	550m
											50	500	550m
										SMF**	**	-	10km
S-1000MM-S2SC10	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual SC	1000Base-LX/LH	-9.5	-3.0	-20.0	-3.0	10.5	1310	MMF*	62.5	500	550m
											50	400	550m
											50	500	550m
										SFM**	**	-	10Km
S-1000MM-S2LC10	Port1	Dual LC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual LC	1000Base-LX/LH	-9.5	-3.0	-20.0	-3.0	10.5	1310	MMF*	62.5	500	550m
											50	400	550m
											50	500	550m
										SFM**	**	-	10Km
S-1000MM-S2ST40	Port1	Dual ST	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual ST	1000Base-EX	-2	2.0	-23.0	-3.0	21	1310	SMF**	**	-	40km
S-1000MM-S2SC40	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual SC	1000Base-EX	-2	2.0	-23.0	-3.0	21	1310	SMF**	**	-	40km
S-1000MM-S2LC40	Port1	Dual LC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual LC	1000Base-EX	-3	2.0	-23.0	-3.0	20	1310	SMF**	**	-	40km
S-1000MM-S2ST70	Port1	Dual ST	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual ST	1000Base-ZX	-2	5.0	-23.0	-3.0	21	1550	SMF**	**	-	70km
S-1000MM-S2SC70	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual SC	1000Base-ZX	-2	5.0	-23.0	-3.0	21	1550	SMF**	**	-	70km
S-1000MM-S2LC70	Port1	Dual LC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual LC	1000Base-ZX	0	5.0	-23.0	-3.0	23	1550	SMF**	**	-	70km
S-1000MM-S2ST120	Port1	Dual ST	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual ST	1000Base-ZX	0	5.0	-9.0	-32.0	32	1550	SMF**	**	-	120km
S-1000MM-S2SC120	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual SC	1000Base-ZX	0	5.0	-9.0	-32.0	32	1550	SMF**	**	-	120km
S-1000MM-S2LC120	Port1	Dual LC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual LC	1000Base-ZX	0	5.0	-9.0	-32.0	32	1550	SMF**	**	-	120km
S-1000MM-S2ST160	Port1	Dual ST	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual ST	1000Base-ZX	2	5.0	-3.0	-32.0	34.0	1550	SMF**	**	-	160km
S-1000MM-S2SC160	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual SC	1000Base-ZX	2	5.0	-9.0	-32.0	34	1550	SMF**	**	-	160km
S-1000MM-S2LC160	Port1	Dual LC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual LC	1000Base-ZX	2	5.0	-9.0	-32.0	34	1550	SMF**	**	-	160km

シングルファイバ機種：（"U"と"D" 機種を対向で使用します）
型式	Port	コネクタ	規格	送信(dBm)		受信(dBm)		出力バジェト	波長	ファイバタイプ	コアサイズ	モーダル帯域幅	動作距離
型式	Port	コネクタ	規格	Min	Max	Min	Max	(dBm)	(nm)	ファイバタイプ	(um)	(MHz^*Km)	動作距離
S-1000MM-S1SC10U	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Single SC	1000Base-BX10-U	-9.0	-3.0	-20.0	-3.0	11	1310/1490	SMF**	**	-	10km
S-1000MM-S1SC10D	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Single SC	1000Base-BX10-D	-9.0	-3.0	-20.0	-3.0	11	1490/1310	SMF**	**	-	10km
S-1000MM-S1SC20U	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Single SC	1000Base-BX-U	-8.0	-3.0	-3.0	-22.0	14	1310/1490	SMF**	**	-	20km
S-1000MM-S1SC20D	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Single SC	1000Base-BX-D	-8.0	-3.0	-3.0	-22.0	14	1490/1310	SMF**	**	-	20km
S-1000MM-S1SC40U	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Single SC	1000Base-BX-U	-3.0	2.0	-3.0	-23.0	20	1310/1490	SMF**	**	-	40km
S-1000MM-S1SC40D	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Dual SC	1000Base-BX-D	-3.0	2.0	-3.0	-23.0	20	1490/1310	SMF**	**	-	40km
S-1000MM-S1SC80U	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Single SC	1000Base-BX-U	-2	3.0	-3.0	-26.0	24	1510/1590	SMF**	**	-	80km
S-1000MM-S1SC80D	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Single SC	1000Base-BX-D	-2.0	3.0	-3.0	-26.0	24/h4>	1590/1510	SMF**	**	-	80km
S-1000MM-S1SC120U	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Single SC	1000Base-BX-U	-3.0	2.0	-9.0	-34.0	31	1510/1590	SMF**	**	-	120km
S-1000MM-S1SC120D	Port1	Dual SC	1000Base-SX	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	62.5	160	220m
											62.5	200	275m
											50	400	500m
											50	500	550m
											50	2000	1000m
	Port2	Single SC	1000Base-BX-D	-3.0	2.0	-9.0	-34.0	31	1590/1510	SMF**	**	-	120km

リストされているすべてのコンバータのファイバケーブルの最小距離は2メートルです。
*スパン長に関係なく、IEEE規格で規定されているモード調整アダプタが必要です。 62.5μmファイバ用のモード調整アダプタと50μmファイバ用のモード調整アダプタの仕様が異なることに注意してください。
** IEEE 802.3z規格で規定されているITU-T G.652 SMF
