The MCR200 メディアコンバータ シャーシは、Perle イーサネットカッパーエクステンダとファイバーメディアコンバータモジュールを装着できる、小型2スロットシャーシです。このシャーシは、柔軟に様々な組み合わせができ、小規模から中密度アプリケーションで、限られた台数のカッパーエクステンダやファイバコンバータを短時間に実装する必要がある、多種多様なネットワーク構成に対応します。 高密度なソリューションには。こちら、MCR1900 メディアコンバータ シャーシを参照ください。
2台の非管理型 メディアコンバータ モジュール や イーサネット エクステンダを、MCR200 シャーシに装着できます。このシステムは、スタンドアロン メディアコンバータ や イーサネット エクステンダのように別々の電源を必要とすること無く、同一の電源を使用する費用効果の高いソリューションです。
MCR200 2-スロット シャーシ は、管理型メディアコンバータ と MCR-MGT 管理モジュールを装着すれば、企業用途やサービスプロバイダ ネットワーク向けのセキュアに管理できるメディアコンバータソリューションを提供します。 Perle製品は、TACACS+, RADIUS, LDAP, Kerberos, NIS 及び RSAを含み、企業ネットワークで使用される全てのAAA（authentication, authorization と accounting） サービスをサポートしています。 IDやパスワードをネットワーク上のスヌーピングから、より安全に保護するために、Perle 管理型メディアコンバータは、SSH, SNMPv3, Telnet 及び HTTPSをサポートし、セキュアな管理セッションを提供します。 また、拡張機能は、ネットワークトラフィックとリソース割付を最適化できます。 カッパー to ファイバ モジュールがMCR200メディアコンバータシャーシに組み込まれている場合には、様々なスタンドアロン 管理型メディアコンバータを利用できます。
中密度から高密度なメディアコンバータの配置が必要な環境には、機器設定、管理、監視、障害対応を容易にする集中化されたプラットフォームが推奨されます。 PerleVIEW デバイス管理 ソフトウェアは、このような企業グレードのソリューションを提供する、マルチユーザでWindowsサーバベースのアプリケーションです。
MCR200 メディアコンバータ シャーシ関連製品
• 非管理型 メディアコンバータ モジュール
• 管理形 メディアコンバータ モジュール
• イーサネット カッパー エクステンダ モジュール
• シャーシ 管理モジュール
• MCR1900 メディアコンバータ シャーシ
MCR200 メディアコンバータ シャーシ 特徴 |
|
| 2スロット シャーシ |
シャーシ1台に2台のカッパーやファイバモジュールを装着。各モジュールは、同一電源を使用。管理モジュールは、管理型メディアコンバータ モジュールと共に装着することができます。 |
| ファンレス設計 | 内部ファンレスの高信頼性 |
| ホットスワップ対応モジュール | システムに影響を与える事無く、モジュールの着脱ができます。装着すると、モジュールは自動的に電源投入され、機能を開始します。 モジュールは、どのスロットにも、どの順番でも装着できます。 |
| 耐環境シャーシ設計 | シャーシスロットとモジュール前面パネルの統一設計は、シャーシ強度をさらに高めます。 |
| 冗長された水平支柱は、容易なカード取り付けと取り外しができるよう、スロットアライメントを正確に保持します。 | |
| 最新のカードガイド設計は、32ピンのDIN41612コネクタを採用し、モジュールの追加あるいは変更を正確に行うことができます。 | |
| 亜鉛メッキ冷間圧延鋼で作られており、優れた耐腐食性を備えます。 | |
| スロット | |
| スロット |
2 スロット シャーシ 10G メディアコンバータ モジュールは、このシャーシには装着できません。 10G メディアコンバータ モジュールは、 MCR1900 メディアコンバータシャーシがサポートし、使用できます 空きスロットは、オプションのブランクパネルでカバーすることができます。 |
| ホットスワップ対応モジュールのサポート | 全てのメディアコンバータ モジュール、管理モジュール及び電源は、ホットスワップ可能 |
| 電源 | |
| 入力電圧 | 12VDC 標準 |
| 電流 | 12mA ＠12VDC |
| 消費電力 | 0.3ワット 標準 |
| 消費電力 最大 | 5.5 ワット max、モジュール2台装着時 ( 動作温度範囲仕様に適応していること） |
| 電源コネクタ | 5.5mm x 9.5mm x 2.1mm バレルソケット |
| 電源アダプタ | |
| ユニバーサル AC/DCアダプタ | 100-240VAC, DCアダプタ付属 |
| 環境仕様 | |
| 動作温度 | 0℃ から 50℃ |
| 保存温度 | -25℃ から 70℃ |
| 動作湿度 | 5% to 90% 結露しないこと |
| 保存湿度 | 5% to 95% 結露しないこと |
| 動作高度 | 3,048mまで |
| 発熱量 (RTU/Hr) | 1.0 |
| MTBF(時)＊ | 52,770,553、 電源アダプタ含まず 449,299 、電源アダプタ含む |
| 取り付け | |
| DIN レールキット | オプション |
| ラック取付キット | オプション |
| 製品重量、寸法 | |
| 重量 | 0.57 Kg |
| 寸法 | 175 x 145 x 23mm |
| 梱包 | |
| 出荷重量 | 1.0 Kg |
| 出荷寸法 | 300 x 200 x 70mm |
| 適合規格 | |
| エミッション | FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, EN61000-3-2 |
| イミュニティ | EN55024 |
| 安全規格 | UL60950-1, EN60950, CE |
| 環境基準 | Reach, RoHS, WEEE 準拠 |
| その他 | ECCN: 5A991, HTSUS 番号： 8517.62.0050、Perle社 限定生涯保証 |
*計算モデルはMIL-HDBK-217-FN2 @ 30 °C に基づいています。

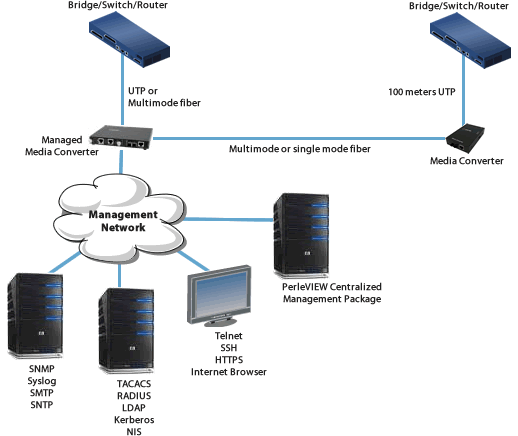

| ファイバリンクでの管理イーサネット |
カッパー to ファイバ, マルチモード to シングルモード あるいは マルチモード to マルチモード リンクをメディアコンバータと管理モジュールが装着されたMCR200 シャーシで管理します。 管理されたネットワークで小規模ファイバアプリケーションでの使用に最適です、この管理型メディアコンバータは、ファイバリンクを介してリモートメディアコンバータに接続されます。 管理型スタンドアロン機器のカッパーまたはファイバリンクは、SNMPのようなネットワーク管理ツールに重要な情報とステータスを提供します。  |
| ２台のメディアコンバータ アプリケーション | 2台のスタンドアロン メディアコンバータが必要な構成要求がある場合、2台のメディアコンバータモジュールが装着できるMCR200が理想的です。2台のメディアコンバータ モジュールは、同じシャーシ電源を共有し、容易に導入の費用を削減します。 次図のように、中央のスイッチのRJ45カッパーポートに接続される2台のリモートファイバスイッチがあります。  |
| 10/100/1000 イーサネットの延長、ツイステッドペアまたは同軸ケーブル使用 |
イーサネットエクステンダを使用し、イーサネットリンクを100mの限界を超えて延長します。 ３Kmまでの距離は、ツイステッドペアCat5、6または7ケーブルで実現できます。 イーサネット to ファイバ メディアコンバータ モジュールも同様に装着することができ、イーサネット接続を、さらに長距離に延長します。  |
