The パール MCR1900 メディアコンバータ シャーシは、 現在最も信頼性の高い高密度モジュール型シャーシシステムです。 多くのカッパーや光ファイバの統合が必須となる、企業や大学の環境に最適です。 端末相互間のカッパーとカッパー, カッパーとファイバ, マルチモードとシングルモード または マルチモードとマルチモード ソリューションは、この高密度シャーシと別のパールMCR1900シャーシのスタンドアロン メディアコンバータ, または スタンドアロン イーサネット エクステンダ でモジュールをペアリングすることで実現できます。 メディアコンバータとシャーシの管理は、シャーシ管理モジュールで行うことができます。 中密度のソリューションには, こちらMCR200 メディアコンバータ シャーシを参照して下さい
メディアコンバータの中密度から高密度の配置が要求されるこれらの環境には、機器の設定、監視、保守管理、障害対応などを容易にするため、集中管理をお勧めします。PerleVIEW デバイス マネジメント ソフトウェアは、マルチユーザ対応で、Windows サーバベースの企業用途レベルのソリューションを提供するアプリケーションです。
MCR1900 メディアコンバータ シャーシ 関連製品
• 非管理型 メディアコンバータ モジュール
• 管理型 メディアコンバータ モジュール
• イーサネット カッパー エクステンダ モジュール
• シャーシ管理モジュール
• MCR200 メディアコンバータ シャーシ
MCR1900 メディアコンバータ シャーシ製品概要 |
|
| 高密度 メディアコンバータ筐体 | ２Uシャーシに、最大19 モジュール 取り付け可能。各モジュールは、共通の電源を使用。 |
| 耐環境シャーシ設計 | • U-チャンネル カードケージは、高いねじり剛性を備えます。 • シャーシスロットとモジュール前面パネルの統一設計は、シャーシー強度をさらに高めます • 冗長された垂直支柱は、容易なカード取り付けと取り外しができるよう、スロットアライメントを正確に保持します • 最新のカードガイド設計は、32ピンのDIN41612コネクタを採用し、モジュールの追加あるいは変更を正確に行うことができます • 亜鉛メッキ冷間圧延鋼で作られており、優れた耐腐食性を備えます • 前面パネルに設けた換気用スロットは、最適に冷却し、発熱による障害を防止します • 冷却用気流は、複数の経路を流れ、全てのカードを冷却します • 自動温度検知による停止は、内部温度の閾値を超えると機能します |
| ホットスワップモジュール | モジュールは、システムの他の部分に影響を与えずに、着脱できます。装着すると、モジュールは自動的に電源投入され、機能を開始します。モジュールは、どのスロットにも、どの順番でも装着できます |
| 電源のフェイルオーバ | 2重化電源構成の場合、負荷分散電源は、電源や電源ソースの障害時に、瞬時にフェイルオーバします。 単一電源は、最大負荷システム用に必要十分な電源を提供することができます |
| インテリジェント アラームリレー |
バックプレーン・コントローラは、シャーシの重要なリソースの監視を継続して行います。組み込まれている、通常オープン/クローズのドライコンタクトリレーは、以下の障害状態で作動します ・ 電源不良 ・ 高内部温度 ・ ファン回転数異常 ・ バックプレーン電圧エラー |
機器仕様 | ||||
| 型式 | MCR1900-AC | MCR1900-DAC | MCR1900-DC | MCR1900-DDC |
| スロット数 | 19 スロット • 非管理型メディアコンバータ モジュール • 非管理型イーサネットエクステンダー モジュール • 管理型メディアコンバータ モジュール と シャーシ管理モジュール |
|||
| インテリジェント アラームリレー | シャーシのエラー状態を検知するとドライコンタクトリレーが作動： 電源故障、高内部温度、バックプレーン電圧エラー、ファン回転数不良 3 amps @24vDC, 着脱可能なターミナルブロックの通常オープン/通常クローズ接点 | |||
| ホットスワップ可能なモジュール | 全モジュール、管理モジュールと電源はホットスワップ可能 | |||
| 電源仕様 | ||||
| 公称入力電圧 | 115/230 VAC | 24/48v DC | ||
| 入力電圧範囲 | 90 - 264 VAC | 18 - 72v DC | ||
| 電力容量 | 120 ワット max | 240 ワット max. 冗長化された電源は、瞬時のフェイルオーバに対応。電源は負荷分散 | 120 ワット max | 240 ワット max. 冗長化された電源は、瞬時のフェイルオーバに対応。電源は負荷分散 |
| AC入力周波数 | 47 - 63 Hz | N/A | ||
| 国別電源コード | USA: IEC320-C13 to NEMA5-15P UK: IEC320-C13 to BS1363 EU: IEC320-C13 to CEE717 Schuko South Africa / India: IEC320-C13 to BS546, Australia: IEC320-C13 to AS3112 | 着脱可能 ターミナルブロック +, - , Gnd 逆極性保護付き | ||
| LEDs | 電源 A ステータス | 電源 A と B ステータス | 電源 A ステータス | 電源 A と B ステータス |
| 接地 | 2つの接地ネジ、#10 丸型板端子または設置用ラグ端子は確実なシャーシ接地が可能 | |||
| 環境仕様 | ||||
| 発熱量(BTU/HR) | 17 | 29 | 19 、24vdc時, 25 、48vdc時 | 34 、24vdc時, 49 、48vdc時 |
| MTBF (時)* | 31,716 | 255,530 | 32,051 | 255,531 |
| 動作温度 | 0C to 50C, 32F to 122F | |||
| 保存温度 | -25C to 70C, -13F to 150F | |||
| 湿度 | 5 to 95% (結露しないこと) 、保存と動作時 | |||
| 外装 | SECC 亜鉛メッキ冷間圧延鋼 (1mm) | |||
| IP 保護等級 | IP30 、全スロット使用時 | |||
| 高度 | 最高3,038 m ( 10,000 ft) | |||
| 取り付け | 2U - 19" 取付金具同梱 2U - 23" テレコム / ETSI ラックマウント金具はオプション |
|||
| 製品寸法 | ||||
| 重量 | 6.32 kg, 14 lbs | 7.0 kg, 15.4 lbs | 6.39 Kg, 14.1 lbs | 7.14 kg, 15.74 lbs |
| 寸法 | 356 x 435 x 89 mm, 14 x 17.2 x 3.5 in | |||
| 梱包仕様 | ||||
| 出荷重量 | 7.76 kg, 17 lbs | 9.0 kg, 19.8 lbs | 7.76 kg, 17.11 lbs | 9.0 kg, 19.8 lbs |
| 出荷寸法 | 559 x 482 x 178 mm, 22 x 19 x 7 in | |||
| 認証規格 | ||||
| エミッション | FCC Part 15 Class A, EN55022 Class A CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A ICES-003, Issue 4, February 2004 (Canada) EN55022:1998 + A1:2000 + A2:2003 Class A EN61000-3-2 : 1995, Limits for Harmonic Current Emissions EN61000-3-3 : 1995, Limits of Voltage Fluctuations and Flicker |
|||
| イミュニティ | EN55024:1998 + A1:2001 + A2:2003 EN61000-4-2: Electrostatic Discharge EN61000-4-3: RF Electromagnetic Field Modulated EN61000-4-4: Fast Transients EN61000-4-5: Surge EN61000-4-6: RF Continuous Conducted EN61000-4-8: Power-Frequency Magnetic Field EN61000-4-11: Voltage Dips and Voltage Interruptions |
|||
| 安全規格 | IEC 60950-1, First Edition (2001-10) and EN60950-1:2001, CB scheme. CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1, First Edition April 1st 2003 (Recognized Component) |
|||
| 環境対策基準 | Reach, RoHS と WEEE 準拠 | |||
| その他 | ECCN: 5A991 HTSUS Number: 8517.62.0050 パール限定生涯保証 |
|||
*計算モデルはMIL-HDBK-217-FN2 @ 30 °C に基づいています。

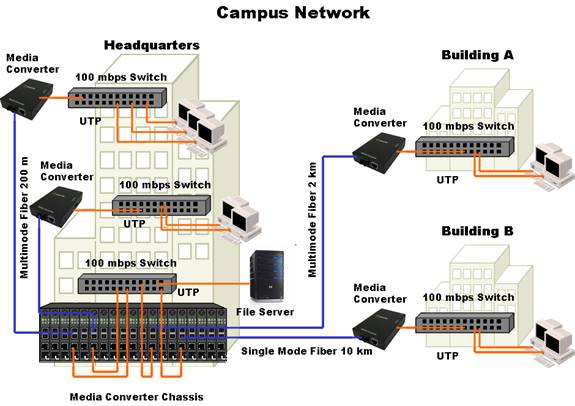

| キャンパスネットワーク内におけるイーサネットと光ファイバ変換 |
キャンパスネットワークにおいて、シャーシ型のメディアコンバータは、低予算で光ファイバー網を構築できる最適な方法です。ラック搭載型メディアコンバータシャーシにイーサネット to 光ファイバ変換を統合することにより、様々な光ファイバリンクをクローズされた一つの接続プラットフォームに集約できます。これによって、設備配置や保守、及び必要に応じてネットワークの拡張性を提供します。  |
| 企業内でのUTPスイッチ機器からの高密度光ファイバ分配 |
このエンタープライズ・キャンパス アプリケーションにおいて、最大１９台のパールイーサネット to 光ファイバメディアコンバータをMCR1900シャーシに装着することができます。光ファイバでのリモートが可能なイーサネットスイッチは、直接、中央のMCR1900シャーシに接続されます。スタンドアロン メディアコンバータは、ファイバtoデスクトップ アプリケーションで光ファイバをイーサネットに変換します。その他のスタンドアロン ファイバメディアコンバータは、遠隔オフィスイーサネットスイッチに接続します。 すべての場合、マルチモードまたはシングルモード光ファイバが使用できます。ファイバのリンクは、シングルモードファイバで120Km まで延長することができます。  |
| 企業インフラ |
光ファイバーが使用される企業向け設備は、既存のカッパー対応の機器のすべてを置き換える事なく、企業向けネットワーク用の設備を構築できます。  |
| 企業のファイバスイッチ機器から高密度の光ファイバ分配 |
このエンタープライズ・キャンパス アプリケーションにおいて、最大１９台のパール 光ファイバ to 光ファイバメディアコンバータ（マルチモード to シングルモード）をMCR1900シャーシに装着することができます。シングルモードファイバーでのリモートが可能なイーサネットスイッチは、直接、中央のMCR1900シャーシに接続されます。その他のスタンドアロン ファイバメディアコンバータは、遠隔オフィス ファイバスイッチに接続します。 すべての場合、マルチモードまたはシングルモード光ファイバが使用できます。ファイバのリンクは、シングルモードファイバで160Km まで延長することができます。  |

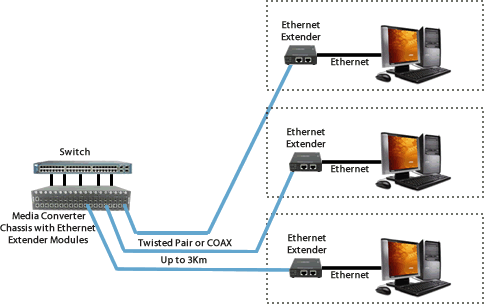

| 10/100/1000 イーサネットを延長、ツイステッドペアあるいは同軸ケーブル使用 |
イーサネットエクステンダを使用しイーサネット・リンクを100mの限度を超えて延長します。3Kmまでの距離を延長するためには、ツイステッドペア、Cat5,6または7ケーブルを使用します。またイーサネット to 光ファイバ メディアコンバータを導入することもでき、光ファイバを使用することで、さらに長距離の延長ができます。  |
製品リスト | |||
| 型式 | 内容説明 | 電源コード | 製品番号 |
 |
MCR1900-AC - 19 スロット シャーシ；メディアコンバータとイーサネット エクステンダ モジュール用 AC 電源 、空きスロットカバー15個 付属 | USA | 05059944 |
| UK | 05059941 | ||
| EU | 0505942 | ||
| SA | 0505945 | ||
| AUS | 0505946 | ||
 |
MCR1900-AC - 19 スロット シャーシ；メディアコンバータとイーサネット エクステンダ モジュール用 ホットスワップAC電源ｘ2個 、空きスロットカバー15個 付属 | USA | 05059954 |
| UK | 05059951 | ||
| EU | 0505952 | ||
| SA | 0505955 | ||
| AUS | 0505956 | ||
|
MCR1900-AC - 19 スロット シャーシ；メディアコンバータとイーサネット エクステンダ モジュール用 48vDC電源ｘ１(２重化可）、空きスロットカバー15個 付属 | None | 05059920 |
|
MCR1900-AC - 19 スロット シャーシ；メディアコンバータとイーサネット エクステンダ モジュール用 2重化48vDC電源 、空きスロットカバー15個 付属 | None | 05059930 |
|
MCR-MGT - MCR シャーシ用管理モジュール； 10/100/1000 イーサネット RJ45, シリアルコンソールポートRJ45, SNMP リード/ライト, Telnet/SSH 及び インターネット ブラウザ アクセス及び最新セキュリティ | None | 05051900 |
MCR1900 メディアコンバータ シャーシ 関連製品: | |||
| • 非管理型 メディアコンバータ モジュール • 管理型 メディアコンバータ モジュール • イーサネット エクステンダ モジュール |
|||
| アクセサリ | |||
| 3m ケーブル-ストレート | 3 meter RJ45 to RJ45 CAT5 ストレート ケーブル #1100360-10 | 04005120 | |
| ケーブルアクセサリ | |||
| アダプタの選択にはこちらをクリック参照 (http://www.perle.com/support_services/cabling/documents/SCSC_Vender_lookup_table.shtml) |
|||
| DBA0020C | DBA0020C - RJ-45F to DB-9F クロス (DTE) アダプタ；Sun/Cisco ピン配列を持つパール シリアルコンソール用 #1100300-10 | 04007040 | |
| メディア コンバータ シャーシ - アクセサリ | |||
 |
MCR-ACPWR AUS | MCR-ACPWR - AC 電源、MCR1900 メディアコンバータシャーシ用 | 05059816 |
|
|
MCR-ACPWR EU | MCR-ACPWR - AC 電源、MCR1900 メディアコンバータシャーシ用 | 05059812 |
|
|
MCR-ACPWR SA | MCR-ACPWR - AC 電源、MCR1900 メディアコンバータシャーシ用 | 05059815 |
|
|
MCR-ACPWR UK | MCR-ACPWR - AC 電源、MCR1900 メディアコンバータシャーシ用 | 05059811 |
|
|
MCR-ACPWR USA | MCR-ACPWR - AC 電源、MCR1900 メディアコンバータシャーシ用 | 05059814 |
| メディア コンバータ シャーシ - アクセサリ | |||
 |
MCR-DPWR | MCR-DCPWR - 冗長化 48vDC 電源、MCR1900用 | 05059820 |
 |
MCR-FPL | MCR-FPL - 空きスロット用前面プレート；MCR1900 メディアコンバータ シャーシ用 | 05059830 |
|
MCR-RMK23 | MCR-RMK23 - 23インチラック用、取り付けブラケットｘ1式 | 05059840 |
