CM-4GPT-DSFP ファイバモードコンバータ
Dual SFP slot Managed Media Converter




高密度のPerleメディアコンバータシャーシにインストールされたPerleの機能豊富なSFPからSFPへのプロトコルおよびレートトランスペアレントメディアコンバータにより、ネットワーク管理者は、ファイバからファイバへのモード変換を通じて、ネットワーク内またはネットワーク間で複数のファイバタイプおよび波長を組み込むことができます。 このテクノロジを使用すると、ネットワーク機器の光ブレードを交換する場合と比較して、大幅なコスト削減につながります。 次のように変換することで、ネットワークを遠隔地に簡単に拡張できます。 シャーシ内のMCR-MGTメディアコンバータ管理モジュールと一緒に使用すると、TACACS +、RADIUS、LDAP、Kerberos、NIS、およびRSAなど、企業ネットワークで使用されるすべての認証、承認、およびアカウンティング（AAA）セキュリティサービスをサポートできます。 ネットワーク上の誰かからIDやパスワードを保護するために、Perle Managed Media ConverterはSSH、SNMPv3、Telnet、HTTPSをサポートすることで安全な管理セッションを提供します。 これらの種類の機能は、企業のファイアウォール、スイッチ、およびルーターを管理するときに使用されます。   これが、PerleがCM-4GPT Managed Media Converterでそれらを利用できるようにする理由です。

SFPからSFPへの変換

CM-4GPT-DSFPマネージドファイバモードコンバータモジュールには、2つの空のSFPスロットがあります。 これにより、Perle、Cisco、またはMSA準拠のSFPの他の製造元が提供するSFPファイバトランシーバを使用した柔軟なネットワーク構成が 可能になります。さまざまなトポロジやネットワークアーキテクチャにわたって最大限の柔軟性を得るために、必要に応じてSFPを 混在させたり組み合わせたりすることで、さまざまなファイバタイプ、距離、波長への適応が簡単になります。 SFPはホットスワップ可能であるため、ファイバモードコンバータ全体を交換するのではなく、単一のSFPをアップグレードするだけで ネットワークの需要が拡大するにつれて、簡単な設定と将来のアップグレードが可能になります。

異なる波長を変換する（WDMトランスポンダ）

SFPトランシーバは、C-4GPT-DSFPファイバモードコンバータモジュールをWave Division Multiplexing（WDM） トランスポンダとしても動作させることができます。 Bi-Directional（BiDi）またはSimplexとも呼ばれるWDMトランスポンダは、ネットワーク管理者がSingle Strand Fiberに 関連する材料と労働の両方でコスト削減を活用するのに役立ちます。 WDMは、単一のファイバストランド上で通信するために、個別の送信および受信周波数を使用します。 WDM技術は、光ファイバが各波長間の相互作用なしに多数の波長の光を同時に運ぶことができるという事実に依存しています。 したがって、単一のファイバは、多くの別個の波長信号またはチャネルを同時に搬送することができます。 WDMシステムは、従来の/粗い（CWDM）および密な（DWDM）の異なる波長パターンに分割されます。

CM-4GPT-DSFPファイバモードコンバータモジュールの特長
ネットワーク管理者は、スマートリンクのパススルーやファイバーフォールトアラートなどのPerleの高度な機能を使って「すべてを見る」 ことができます。これにより、より効率的なトラブルシューティングと現場でのメンテナンスを削減できます。 C-4GPT-DSFPファイバ・モード・コンバータ・モジュールは、これらのコストと時間を節約する機能と、全世界の無料テクニカル・サポート により、ITプロフェッショナルにとって賢明な選択肢になります。

CM-4GPT-DSFPファイバ モードコンバータ モジュール機能概要
プロトコルの透過性 すべてのプロトコル（これに限定されないが） に対して透過的
  • イーサネット：10Base-FL
  • ファストイーサネット：100Base-X
  • ギガビットイーサネット（1.25G、2.5G）：1000Base-X
  • GR-253-CORE：ATM / SONET（OC-3、OC-12、OC-48）
  • G.957：SDH（STM-1、STM-4、STM-16）
  • ファイバチャネル：（FC-1、FC-2、FC-4）
  • FDDI、IBMプロトコルESCONとFICON
  • ビデオプロトコル（DVB、SDI、HD-SDI、SMTPE）
レートの透明性 最大4.25GbpsのSFPデータレートをサポートします
スマートリンクパススルー スマートリンクのパススルーを有効にすると、ファイバ接続のリンク状態がメディアコンバータを介して他の接続に直接反映され ます。 接続の1つでリンクが失われた場合、もう1つのリンクはメディアコンバータによって停止されます。 この機能は、両方のSFPスロットが使用されている場合に適用されます。標準モードで設定されている場合、リンクはアクティブのままです。ユニットは人為的にリンクを維持するために25Mhzキープアライブ信号を送信します。
ファイバ　フォルトアラート メディアコンバータモジュールがファイバの損失を検出すると、エラー状態が存在することをファイバリンクパートナーに直ちに通知します。

Perle Media ConverterシャーシにMedia Converter管理モジュールと一緒にインストールした場合に利用できる追加機能。
構成モード選択 モジュールがオンボードDIPスイッチを使用するのか、シャーシ内の管理モジュールを使用して管理するのかを選択します。
モジュール情報
  • Chassisモジュールが搭載されているスロット番号
  • メディアコンバータモデルとシリアル
  • ユーザが設定可能なモジュール名
  • ユーザ設定可能なファイバポート名
  • ハードウェアリビジョン番号
  • ファームウェアのバージョン番号
モジュールディップスイッチの設定 ハードウェアディップスイッチの設定を表示する
レート選択 SFPレート選択を指定します（最大4.25Gのラインレートを持つレート選択可能SFPで使用されます）。
  • 高速（デフォルト）
  • 低速
ポート制御 モジュール上のSFPポートを有効または無効にする
SFPステータス
  • DOM / DMIの光モニタリング；
  • SFPの温度
    • TX電源電圧
    • TXバイアス電流
    • TXの出力電力
    • RX受信光パワー
  • ポート有効（Yes/No）
  • リンクステータス（Up/Down）
  • 遠端障害（OK、失敗）
モジュール制御
  • カードをリセットする
  • 工場出荷時のデフォルトにリセット
  • ファームウェアを更新
  • アップロード/ダウンロード設定
バックアップと復元 迅速かつ簡単にモジュールを交換できます。管理モジュールは、常にメディアコンバータ構成のコピーを保存し、この構成がスロットで検出されると自動的にメディアモジュールに復元します

機器仕様

電源
最大消費電力（ワット） 3.0
表示
Power この緑のLEDは、メディアコンバータに電源が投入されると点灯します。 電源が供給されていない場合、このLEDは消灯しています。 LEDが点滅すると、ハードウェアエラーが検出されたことを示します。
LK1 LK1で信号が検出されるとLEDが点灯します。
信号がないときLEDは消灯しています。
LK2 LK2で信号が検出されるとLEDが点灯します。
信号がないときLEDは消灯しています。
スイッチ
リンクモード 有効にするとスマートリンクのパススルー（デフォルト）は、ファイバ接続のリンク状態がメディアコンバータを介して他の接続に直接反映されるようにします。 接続の1つでリンクが失われた場合、もう1つのリンクはメディアコンバータによって停止されます。 この機能は、両方のSFPスロットが使用されている場合に適用されます。 標準モードで設定されている場合、リンクはアクティブのままです。 ユニットは人為的にリンクを維持するために25Mhzキープアライブ信号を送信します。
ファイバーフォールとアラート メディアコンバータモジュールがファイバの損失を検出すると、エラー状態が存在することをファイバリンクパートナーに直ちに通知します。 無効（デフォルト）。 メディアコンバータはファイバ障害を監視しません。
マルチスピードSFP 有効になっている場合、挿入されたSFPは、マルチレート機能を持つMSAクレームSFPであることを識別します。 ディセーブル（デフォルト）の場合、このコンテキストではアクションは実行されません。
レート選択 デュアルレート対応SFPを使用する場合にレート選択が可能になります。 "Multi-Speed SFP"選択スイッチが "Disabled"の位置にある場合、このスイッチは無視されます。
高速 - UP（デフォルト）
低速 - ダウン
2 x SFP スロット
SFP 最大4.25GbpsのSFP回線速度がサポートされています。 ただし、メディアコンバータの各スロットを占有するSFPは、同じ速度で動作していなければなりません。
SFPパワーレベル1および2がサポートされています。
環境仕様
動作温度 0°C to 50°C
保存温度 -25°C to 70°Cの最小範囲
動作湿度 5％～90％　結露しないこと
保存湿度 5％～95％　結露しないこと
動作高度 最高3,048m　(10,000feet)
発熱量　(BTU/hr) 13.65
MTBF(時)：* 861,306
梱包
出荷重量 0.25Kg
出荷寸法 150 x 210 x 40 mm
認証規格
エミッション FCC Part 15 Class A,　EN55022 Class A,　CISPR 22 Class A,　CISPR 32:2015/EN 55032:2015(Class A)、EN61000-3-2
イミュニティ EN55024
電気安全 UL 60950-1,　IEC 60950-1(ed 2); am1, am2 EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013,　CE
レーザー安全 使用されるSFPに依存する。
この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています
環境規定 Reach, RoHS と WEEE 準拠
その他 ECCN: 5A991,　HTSUS Number: 8517.62.0050,　パール　限定生涯保証

* MIL-HDBK-217-FN2 @ 30°Cに基づく計算モデル

アプリケーション例

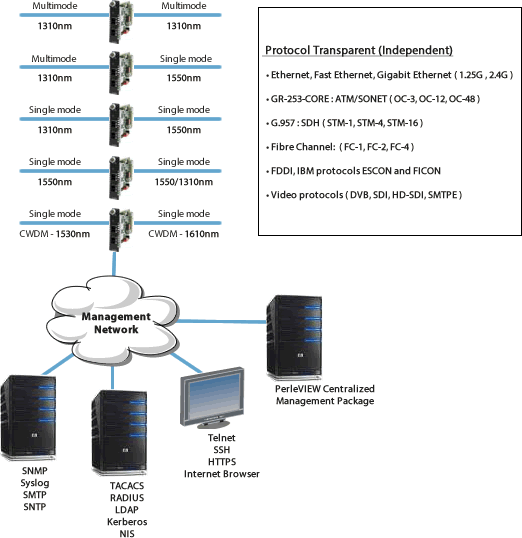

ファイバ間モード変換
複数のファイバタイプと波長の相互接続
マネージドSFPからSFPへのプロトコルトランスペアレントファイバモードコンバータにより、ネットワーク管理者はネットワーク内 またはネットワーク間に複数のファイバタイプと波長を組み込むことができます。 いくつかの例を参照してください。管理対象スタンドアロンユニットのファイバリンクは、SNMPなどのネットワーク管理ツールに重要な 情報とステータスを提供します。
