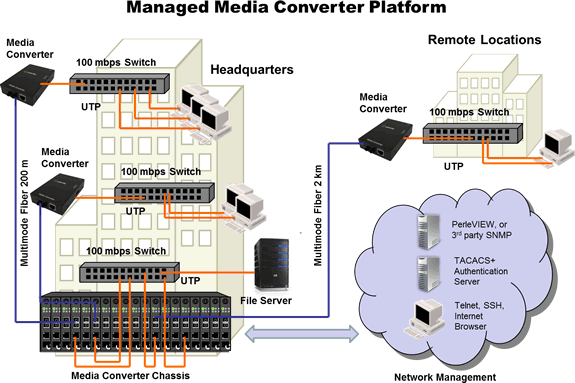

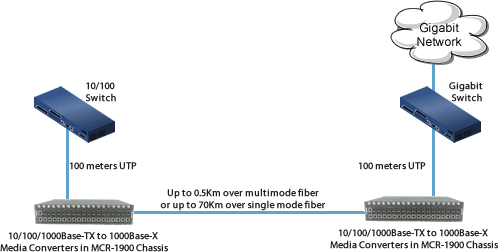

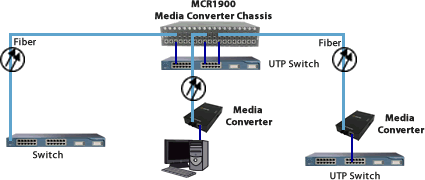

| QOS（サービス品質） |
- レート制限による帯域幅割り当て
- IEEE 802.1Pタグ付きフレーム優先制御
- IEEE 802.1P優先順位タグ再マッピング
- IPV4 DiffservまたはIPV6トラフィッククラスフレームのIP TOS（Type of Service）プライオリティ
- WQF（Weighted Fair Queuing）またはStrict Priority Queuingによる輻輳サービスポリシー（デフォルト）
|
| VLANタギング |
- デフォルト - VLANフレームに対して透過的
- タグ付きフレームの破棄を有効にする
- タグなしフレームの破棄を有効にする
- Untag - 既存のタグをすべて削除します
- タグの挿入 - 元のフレームにタグが付いていない場合は挿入し、元のフレームにタグが付いている場合は、VLAN IDおよび優先度を設定済みのデフォルトVLAN IDおよび優先度タグに置き換えます
- ダブルタグを挿入する（Q in Q） - 設定済みのデフォルトVLAN IDとプライオリティを使用して、追加のタグを追加します
|
| 不明なマルチキャストフレームフィルタリング |
有効にすると、宛先アドレスが不明なマルチキャストフレームは、ポートを出ることができません |
| 不明なユニキャストフレームフィルタリング |
有効にすると、宛先アドレスが不明なユニキャストフレームはポートを出ることができません |
| 単方向イーサネット |
有効にすると、ポートを一方向のトラフィックフローに制限する機能が提供されます。単方向ビデオ放送などのアプリケーションで使用され、アクセス可能な公共エリアでのイーサネット接続のセキュリティを提供する |
| SFP速度検出 |
ギガビットまたはファストイーサネットファイバーSFPが挿入されているかどうかを自動的に検出し、それに従って調整します。 |
| コンフィギュレーションモードの選択 |
モジュールがオンボードDIPスイッチを使用するのか、シャーシ内の管理モジュールを使用して管理するのかを選択します
|
| 自動MDIX |
オンボードストラップ経由または管理カード経由でカッパーポートにAutoまたはMDIXを手動で設定できます。
Auto-MDIX（自動メディア依存インターフェイスクロスオーバー）は、カッパーイーサネットインターフェイス上のシグナリングを検出して、接続されているケーブルのタイプ（ストレートまたはクロスオーバー）を判別し、有効にすると自動的に接続を設定します。
メディアコンバータは、ペア内でスワップされたワイヤを修正することもできます。
メディアコンバータは、1000Base-Tペア間で最大120nsの遅延スキューを調整します。 |
| モジュール情報 |
- SFPシグナリングレート
- SFP Link Reach for：
- 9/125ファイバ
- 50/125ファイバ
- 62.5/125ファイバ
- SFP波長
- モジュールが搭載されているシャーシスロット番号
- メディアコンバータのモデルとシリアル番号
- ユーザが設定可能なメディアコンバータモジュール名
- ユーザ設定可能なファイバポート名
- ユーザ設定可能な銅ポート名
- カッパーダウンシフトステータス
- ハードウェアリ
ビジョン番号
- ファームウェアのバージョン番号
|
| モジュールディップスイッチの設定 |
ハードウェアディップスイッチの設定を表示する |
| 選択可能な最大パケットサイズ |
最大パケットサイズを1522/2048または10,240に設定する（デフォルト） |
| 10BaseT 拡張距離 |
ノーマル/拡張 - デフォルトノーマル。
「拡張」として設定することにより、10baseTレシーバの感度が向上し、10BaseT接続が100mを超える可能性があります |
| 自動カッパーダウンシフト |
自動的に2対のケーブル環境を検出し、リンクの動作を100 Mb / sにシフトダウンします。
自動ネゴシエーション10/100デバイスとして「ダウンシフト」を試みる前に、PHYが正常なギガビットリンクを確立しようとする回数（0〜8回）を設定します。 試行回数を0（デフォルト）に設定すると、機能が無効になります |
| 仮想ケーブルテスト |
ペア極性ペアのスワップや過度のペアスキュー、オープン、ショート、インピーダンスの不一致など、潜在的な銅ケーブルの問題を検出できるテスト。ケーブルのオープンまたはショートまでの距離を報告します |
| ポート制御 |
モジュール上の個々のファイバポートまたはカッパーポートを有効または無効にする |
| カッパーポートステータス |
- ポート有効（Yes / No）
- リンク状態（アップ/ダウン）
- 自動ネゴシエーション設定（無効、完了、または進行中）
- クロスオーバーMDIまたはMDIXタイプとして解決
|
| カッパーポートステータス |
- ファイバポートステータス
- ポート有効（Yes / No）
- コネクタタイプ（SC、LC、ST）
- リンク状態（アップ/ダウン）
- 遠端故障（OK、Failed）
- ファイバループバックモード（オン/オフ）
|
| SFP 状態 |
- DOM / DMIの光学的監視:
- SFP温度
- TX電源電圧
- TXバイアス電流
- TX出力電力
- RX受信光パワー
- ポート有効（Yes / No）
- コネクタタイプ（SC、LC、ST、SFP）
- リンク状態（アップ/ダウン）
- Far End Fault OK、Failed）
- ファイバループバックモード（オン/オフ）
|
| モジュール制御 |
- カードをリセットする
- 工場出荷時のデフォルトにリセット
- 統計カウンタをリセットする
- Phy固有のコマンド、書き込み/読み取り設定、読み取りディップスイッチファームウェアを更新
- アップデートファームウェア
- ファイバループバックモード。 （オンオフ）
- 仮想ケーブルテスト。 （オンオフ）
- アップロード/ダウンロード設定
|
| バックアップと復元 |
迅速かつ簡単にモジュールを交換できます。管理モジュールは、常にメディアコンバータ構成のコピーを保存し、この構成がスロットで検出されると自動的にメディアモジュールに復元します |
| 詳細なポート統計 |

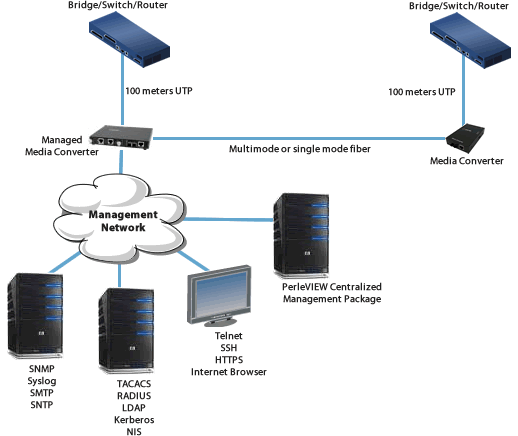

カッパーおよび光ファイバリンクのトラブルシューティングを支援するために、カッパーとファイバの両方のポートの広範囲な入口と出口のカウンタのリストが利用できます。これらの統計は、管理モジュールまたはネットワーク上の中央SNMP NMSからローカルで表示できます |
| オートネゴシエーション (802.3ab) |
パールメディアコンバータは、オートネゴシエーションをサポートします。1000Base-X ファイバインタフェースは、802.3 clause37に従います。1000Base-Tは、802.3 clause28と40に従いネゴシエーションします。1000Base-Xポートは、 最も高速なモードを受け取り、UTP側がデバイスとリンクアップした後に、パートナーデバイスとリンクアップします。 1000Base-Xポートは、オフラインのリモートフォルト（これはスイッチ設定で有効になっていることが条件）を送信しながら、UTPポートがリンクアップし、最も高速なモードに適合するまで、ネゴシエーションを繰り返し行います。 全二重、半二重、リモートフォルト、全二重ポーズ、非対称ポーズ、自動MDI―Xをサポートします
|
|
スマートリンクパススルー |
リンクモードスイッチがスマートリンクパススルーモードの場合、1000Base-Tポートは、 1000Base-Xメディアコンバータのポートの状態を反映します。 この機能は、ファイバのオートネゴシエーションが有効、無効にかかわらず使用することができます。 |
|
ファイバ フォルトアラート |
ファイバ フォルトアラートにより、1000Base-Xの受信の状態が1000Base-Xの送信に送られます。 これによりメディアコンバータの1000Base-Xインタフェースに接続されているデバイスに障害通知を与えます。 もし1000Base-X送信がこの障害の結果、オフになっている場合は、1000Base-X上のデバイスが同様の手法を用いて 、その状態がクリアできるようにするために、定期的にオンになります。 これは、いくつかのメディアコンバータで発生するロックアウトの可能性を排除します。 ファイバオートネゴシエーションが無効のときにのみ適応します |
| ポーズ (IEEE 802.3x) |
ポーズは、2つの装置間で片方の装置が過負荷になると、データ送信を一時的に中断する、 IEEE802.3ｘの機能を持っています。メディアコンバータは、10/100/1000Base-T ファイバ接続と1000Base-X ファイバ 接続でのポーズネゴシエーションをサポートしています |
|
デュプレックス |
全二重と半二重の通信をサポート |
|
ジャンボパケット |
ジャンボパケットは10KBまで透過的 |
|
リモート ループバック |
1000Base-X ファイバインタフェースでループバックを実行する機能 |
|
| Power/TST |
この緑のLEDは、メディアコンバータに電源が投入されると点灯します。それ以外の場合はオフです。Loopbackテストモードでは、LEDが点滅します。 |
| ファイバリンク on / 受信状態(LKF) |
この緑のLEDは、電源が供給されている場合にのみ動作します。LEDは1000Base-Tリンクがオンのときに点灯し、データを受信すると50％のデューティサイクルで点滅します。 |
| カッパーリンク on / 受信状態(LKC) |
この緑のLEDは、電源が供給されている場合にのみ動作します。LEDは1000Base-Tリンクがオンのときに点灯し、データを受信すると50％のデューティサイクルで点滅します。 |
| ファイバデュプレックス（FDF） |
この緑のLEDは、電源が供給されている場合にのみ動作します。10/100/1000Base-Xリンクが全二重モードで動作している場合、LEDは点灯します。半二重ではLEDは消灯しています。 |
| カッパーデュプレックス（FDC） |
この緑のLEDは、電源が供給されている場合にのみ動作します。10/100/1000Base-Tリンクが全二重モードで動作している場合、LEDは点灯します。半二重ではLEDは消灯しています。 |
| 10/100/1000スピード |
このマルチカラーLEDは、電源が供給されている場合にのみ動作します。 カッパーイーサネットポートの速度が1000Mbpsで動作している場合、LEDは緑色に点灯します。カッパーイーサネットポートの速度が100Mbpsで動作している場合、LEDはオレンジ色です。 LEDは10Mbpsで消灯しています。 |
| オートネゴシエーション（802.3u） |
Enabled（デフォルト） - メディアコンバータは、10/100/1000Base-Tインターフェイスで802.3uオートネゴシエーションを使用します。全二重、半二重、ポーズ、およびリモートフォルト機能を知らせるように設定されています。
Disabled - メディアコンバータは、速度スイッチとデュプレックススイッチの位置に応じてポートを設定します。 |
| リンクモード |
リンクモードは、カッパーリンクの状態に透明性を提供し、メディアコンバータに接続されたデバイスからのトラブルシューティングを簡略化します。
ノーマル（デフォルト - アップ）
カッパーのリンクがダウンするとファイバ自動ネゴシエーションが有効になり、1000Base-Xリンクがダウンします。
1000Base-Xリンクは、リモートフォルト（Link Fault）を知らせます。
ファイバオートネゴシエーションを無効にすると、カッパーリンクの状態は1000Base-Xリンクに影響しません。
スマートリンクパススルー（下）
ファイバオートネゴシエーションを有効にすると、次のように動作します。 カッパーのリンクがダウンすると、1000Base-Xリンクがダウンします。1000Base-Xリンクは、リモートフォルト（Link Fault）を知らせます。 1000Base-Xインターフェイスでリモートフォルト（リンクフォルト）が受信されると、カッパートランスミッタはオフになります。 カッパーレシーバーがオフのとき、1000Base-Xトランスミッターはオフになります。1000Base-Xレシーバがオフになると、カッパートランスミッタはオフになります。
ファイバオートネゴシエーションがディセーブルの場合の動作は次のとおりです。
カッパーレシーバーがオフのとき、1000Base-Xトランスミッターはオフになります。
1000Base-Xレシーバがオフになると、カッパートランスミッタはオフになります。 |
| ファイバフォルトアラート |
ファイバーフォールトアラートスイッチは、オートネゴシエーションが無効の場合に意味を持ちます
有効（デフォルト - 上）
1000Base-X受信機がオフの場合、1000Base-X送信機はオフになります。 定期的に1000Base-Xレシーバーは、1000Base-Xリンクパートナーが同様の機能を使用しているかどうかを確認するために短時間オンになります。
無効（ダウン）
|
| リモート ループバック |
メディアコンバータは、1000Base-Xファイバインタフェース上でループバックを実行することができます。
無効 (デフォルト - Up)
有効 - 1000Base-X 受信は、1000Base-X 送信にループされます。 1000Base-T 送信は、インタフェースをはずされます。
|
| 自動MDIX（ストラップ） |
自動ネゴシエーション（802.3u）が有効になっている場合、メディアコンバータはカッパーインタフェースで使用する現在のケーブルピン配置を決定します。自動ネゴシエーション（802.3u）が無効になっている場合、メディアコンバータはカッパーインターフェイス上でRX Energyメソッドを使用して、ポートMDIまたはMDIXのどちらか適切な値を設定します。
有効（デフォルト） - ストレートケーブルまたはクロスオーバータイプのケーブルを使用して、メディアコンバータをケーブルの他端のデバイスに接続できます。
無効 - ケーブルのもう一方の端にあるパートナーデバイスにAuto-MDIX機能がない場合は、
メディアコンバータの送信機と相手機器の送信機が他の受信機に接続されていることを確認するには、ストレートまたはクロスオーバーが必要です。
メディアコンバータの100Base-TXポートは、このスイッチ設定でMDI-Xとして設定されています。 |
| スピード カッパー |
100（デフォルト）
10
|
| デュプレックス カッパー |
フル（デフォルト）
ハーフ |
| デュプレックスファイバ |
フル（デフォルト）
ハーフ
|
| 10/100/1000Base-T |
RJ45コネクタ
2ペアのCAT5、EIA / TIA 568A / B以上のケーブル（10/100用）
4ペアCAT5 UTPケーブル、ギガビット用 |
| 磁気分離 |
1,5kv |
| Small Form Factor Pluggable（SFP）スロット |
- Perle、Ciscoまたは他のMSA対応SFPメーカが提供する1000Base-Xまたは100Base-X SFPモジュール用の空きスロット。
- DOM（Digital Optical Monitoring）
- SFF-8472に準拠したDMI（Diagnostic Monitoring Interface）
- ホット挿入とリムーバブル（ホットスワップ可能）
|
| フィルタリング |
1024 MACアドレス |
| バッファ |
1000 Kbits フレームバッファメモリ |
| サイズ |
10,240バイトの最大フレームサイズ - ギガビット
2048バイトの最大フレームサイズ - ファストイーサネット |
| 動作温度 |
0°C ～ 50°C (32° F to 122° F) |
| 保存温度 |
-25℃ ～ 70℃の最小範囲 (-13° F to 158° F)。 |
| 動作湿度 |
5％ ～ 90％ 結露しないこと |
| 保存湿度 |
5％ ～ 95％ 結露しないこと |
| 動作高度 |
最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) |
7.2 |
| 最大消費電力 （ワット） |
2.1 w |
| MTBF (時)：* |
617,000 時間 |
| エッジコネクタ |
32 pin DIN 41612 / IEC 60603-2 Type B/2 オス. 接地と電源はファーストメーク/ラストブレーク |
| カードの着脱 |
取り付けられている蝶ネジによる早い着脱。ドライバーによりさらに強く締め付けることができます |
| 重量 |
0.1Kg |
| 出荷重量 |
0.22Kg |
| 出荷寸法 |
203 x 38 x 152mm |
| エミッション |
FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, CISPR 32:2015/EN 55032:2015 (Class A),
CISPR 24:2010/EN 55024:2010, EN61110-3-2 |
| イミュニティ |
EN55024 |
| 電気安全 |
UL 60950-1, IEC 60950-1(ed 2); am1, am2,
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, CE |
| 環境規定 |
Reach, RoHS と WEEE 準拠 |
| その他 |
ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
