高密度のPerleメディアコンバータシャーシにインストールされ、Perleの豊富な機能を備えたマネージドファストイーサネットメディアコンバータモジュールは、UTPカッパーを光ファイバに透過的に接続します。
当社のファーストイーサネット・メディア・コンバータは、既存のネットワークの距離、非ファイバベースの機器の寿命、または2つの機器間の距離を延長する経済的な方法を提供します。
ネットワーク管理者は、Auto-Negotiation, Link Pass-Through, Far-End Fault, Auto-MDIX、及びPauseのようなPerleの高度な機能によって安心して、エンドツーエンドのリンクを完全に透過的にすることができます。
これにより、より効率的なトラブルシューティングと現場でのメンテナンスを削減できます。 シャーシ内のメディアコンバータ管理モジュールとともに、カッパーポートとファイバポートの設定と監視を実行できます。
これらのコストと時間を節約する機能は、永久保証と世界中の技術サポートを無料で提供するため、Perleの管理された高速イーサネットメディアコンバータモジュールをITプロフェッショナルにとって賢明な選択肢にします。
中規模から大規模のメディアコンバータの展開が必要な環境では、このモジュールの構成、管理、監視、トラブルシューティングを簡素化する集中化されたプラットフォームが推奨されます。
PerleVIEW Device Managementソフトウェアは、このレベルのエンタープライズグレードのソリューションを提供する、マルチユーザーのWindowsサーバーベースのアプリケーションです。
|
|
構成モード選択 |
モジュールがオンボードDIPスイッチを使用するのか、シャーシ内の管理モジュールを使用して管理するのかを選択します。
|
|
Auto-MDIX |
Auto-MDIX（自動メディア依存インターフェイスクロスオーバー）は、100Base-TXインターフェイス上のシグナリングを検出して、接続されているケーブルのタイプ（ストレートまたはクロスオーバー）を判別し、有効にすると自動的に接続を設定します。
Auto-MDIXを有効にすると、ストレートケーブルまたはクロスオーバータイプのケーブルを使用して、メディアコンバータをケーブルのもう一方の端にあるデバイスに接続できます。 オンボードストラップ経由または管理カード経由で銅ポートにAutoまたはMDIXを手動で設定できます。
|
|
モジュール情報 |
- Chassisモジュールが搭載されているスロット番号
- メディアコンバータモデルとシリアル
- ユーザが設定可能なモジュール名
- ユーザ設定可能なファイバポート名
- ユーザ設定可能なカッパーポート名
- ハードウェアリビジョン番号
- ファームウェアのバージョン番号
|
| モジュールディップスイッチの設定 |
ハードウェアディップスイッチの設定を表示する
|
| ポート制御 |
モジュール上の個々のファイバポートまたはカッパーポートを有効または無効にする
|
| カッパーポートステータス |
- ポート有効（Yes / No)
- リンク状態（アップ/ダウン）
- 自動ネゴシエーション設定（無効、完了、または進行中）
- クロスオーバーMDIまたはMDIXタイプとして解決
|
| ファイバポートステータス |
- ポート有効（Yes / No）
- コネクタタイプ（SC、LC、ST、SFP）
- リンク状態（アップ/ダウン）
- 遠端故障（OK、Failed）
- ファイバループバックモード（オン/オフ）
|
| モジュール制御 |
- カードをリセットする
- 工場出荷時のデフォルトにリセット
- 特定の読み取り/書き込みフィーレジスタへの能力
- ファームウェアを更新
- ファイバループバックモード（Yes / No）
- アップロード/ダウンロード設定
|
| バックアップと復元 |
迅速かつ簡単にモジュールを交換できます。
管理モジュールは、常にメディアコンバータ構成のコピーを保存し、この構成がスロットで検出されると自動的にメディアモジュールに復元します |
|
オートネゴシエーション (802.3u) |
メディアコンバータは、ファーストイーサネット100Base-TXインタフェースで、オートネゴシエーションをサポートします。
|
|
リンクパススルー |
100Base-TX(UTP側)の受信状態を100Base-FX(光側)の送信ポートに送り、光側に接続されている機器に透過的に見えるようにします。さらに、Far-End Fault機能が有効であり、Far-End Faultを検出した場合は、メディアコンバータは、100Base-TXの送信を中断することできます。Far-End Faultと共にリンクパススルー機能を使用することで、障害が発生した場合のデータ損失を最小限にすることができます。障害が発生した場合、終端機器は、トラブルシュートを容易にできるよう障害の表示をします。
|
|
ファーエンドフォールト（FEF) |
メディアコンバータは、100Base-FXファイバ接続上のリモート障害状態の表示と検出のために、Far-End Faultの802.3標準を実装しています。
Far-End Faultを有効にすると、100Base-FXファイバ接続で受信障害が検出されるたびに、メディアコンバータは100Base-FXファイバ接続を介してFar End Fault表示を送信します。
メディアコンバータは、100Base-FXファイバ接続を有効な信号で継続的に監視します。
Far End Fault表示を受信したときにメディアコンバータが実行する動作は、リンクパススルースイッチ設定に依存します。
|
|
ポーズ (IEEE 802.3xｙ) |
Pause信号は、2つの装置間で、片方の装置が過負荷になると、データ送信を一時的に中断する、IEEE802.3ｘの機能です。 Fast Ethernetメディアコンバータは、100Base-TXカッパー接続でのポーズネゴシエーションをサポートしています。
|
|
VLAN |
VLANタグパケットを透過的にサポートします。 |
|
| Power/TST | 緑色LEDは、メディアコンバータの電源が”ON" 時に点灯します。それ以外の場合はオフです。ループバックテストモード時は、LEDは点滅します。 |
| ファイバリンク on / 受信状態(LKF) |
緑色LEDは、電源投入されている場合にのみ動作します。100Base-FX リンクが ”on”時、LEDはON、データを受信したときに50％のデューティサイクルで点滅します。
|
| カッパーリンク on / 受信状態(LKC) |
緑色LEDは、電源投入されている場合にのみ動作します。100Base-TX リンクが ”on”時、データを受信したときに50％のデューティサイクルで点滅します。
|
| オートネゴシエーション (802.3u) |
有効 (デフォルト) - メディアコンバータは、100Base-TX で、802.3u オート-ネゴシエーションを使用します。全二重を通知するように設定されます。
無効 - メディアコンバータは、100Base-TX ポートを全二重に設定します。
|
|
ポーズ (IEEE 802.3xｙ) |
メディアコンバータに接続されているすべてのデバイスがポーズをサポートしている場合は、ポーズを有効にする必要があります。 この機能を使用するには、自動ネゴシエーションを有効にする必要があります。
有効（デフォルト） - Media Converterは100Base-TXインターフェイスの自動ネゴシエーション中に一時停止機能を通知します。
無効 - メディアコンバータは、100Base-TXインターフェイスの自動ネゴシエーション中に一時停止機能がないことを通知します。
|
| リンクパススルー |
有効 (デフォルト) - 100Base-TXで受信状態が変わった時に、100Base-FX ファイバ送信に反映されます。 100Base-FXで受信状態が変わった時に、100Base-TX 送信に反映されます。
ファイバーインタフェースがファーエンドフォルト表示を受信したときに、100Base-TX 送信は、OFFになります。 ファーエンドフォルト表示がクリアされたとき、送信は、ONになります。
無効 - 100Base-TX と 100Base-FX ファイバ インタフェースは、別々に動作します。100Base-FX ファイバインタフェースのFar-End Fault 表示は、100Base-TX インタフェースには影響しません。
|
| Far-End Fault (FEF) |
有効 (デフォルト) - メディアコンバータは、100Base-FX ファイバ接続に受信障害が検知されると、100Base-FX ファイバコネクションを介しFar-End Fualt表示を送信します。 メディアコンバータは、継続して、100Base-FXコネクションをモニタし、有効な信号を受信したとき、Far-End Fualt 表示をクリアします。
無効 - Far-End Fault 表示は、100Base-FX ファイバコネクション上の受信信号の状態にかかわらず、送信しません。
|
| リモートループバック |
メディアコンバータは、100Base-X インタフェースでループバックを実行できます。
無効（デフォルト - 上）
有効 - 100Base-X受信機は100Base-X送信機にループします。
100Base-TXトランスミッタはインターフェイスから外されます。
|
| Auto-MDIX (Strap) |
オートネゴシエーション（802.3u)が有効であれば、メディアコンバータは、100Base-TX インタフェースにHP Auto-MDIX 手法を使用します。オートネゴシエーション（802.3u)が無効であれば、メディアコンバータは、ポートにMDI、あるいはMDIXのいづれか適当な方を設定するために、100Base-TX インタフェースでRX Energy手法を使用します。
有効 (デフォルト) - ストレートであれ、クロスであれ、いづれかのケーブルを使用し、メディアコンバータを機器に接続することができます。
無効 - ケーブルの他端の対向機器が、Auto-MDIX機能を有しない場合は、メディアコンバータの送信と対向の機器の送信を他の受信に接続するためにはストレートあるいはクロスのいづれかの特定のケーブルが必要です。メディアコンバータの100Base-TX ポートは、このスイッチ設定でMDIとして設定されます。
|
| コンフィギュレーションモード（ストラップ） |
Auto（デフォルト）：管理モジュールがハードウェアスイッチの設定を上書きできるようにする。
スイッチ - オンボードディップスイッチを使用する |
| 100Base-TX |
RJ45 コネクタ, 2 ペア CAT 5, EIA/TIA 568A/B または 以上のケーブル |
| 磁気分離 |
1,5kv |
| 光ファイバケーブル |
マルチモード: 62.5 / 125, 50/125, 85/125, 100/140 micron
シングルモード: 9/125 micron (ITU-T 625)
|
| ビットエラーレート(BER) |
<10-12 |
| 動作温度 |
0°C to 50°C (32° F to 122° F) |
| 保存温度 |
-25°C to 70°Cの最小範囲 (-13° F to 158° F)。 |
| 動作湿度 |
5％ ～ 90％ 結露しないこと |
| 保存湿度 |
5％ ～ 95％ 結露しないこと |
| 動作高度 |
最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) |
6.8 |
| 最大消費電力 （ワット） |
2.0 w |
| MTBF (時)：* |
595,000 時間 |
| エッジコネクタ |
32 pin DIN 41612 / IEC 60603-2 Type B/2 オス. 接地と電源はファーストメイク/ラストブレーク |
| カードの着脱 |
取り付けられている蝶ネジによる早い着脱。ドライバーによりさらに強く締め付けることができます |
| 重量 |
0.15Kg |
| 出荷重量 |
0.33Kg |
| 出荷寸法 |
203 x 38 x 152mm |
| エミッション |
FCC Part 15 Class A, EN55022 Class A,
CISPR 22 Class A, CISPR 32:2015/EN 55032:2015 (Class A),
CISPR 24:2010/EN 55024:2010
EN61000-3-2 |
| イミュニティ |
EN55024 |
| 電気安全 |
UL 60950-1
IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
CE |
| レーザー安全 |
EN 60825-1:2007
この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています |
| 環境規定 |
Reach, RoHS ，WEEE 準拠 |
| その他 |
ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
*計算モデルはMIL-HDBK-217-FN2 @ 30 °C に基づいています。
|

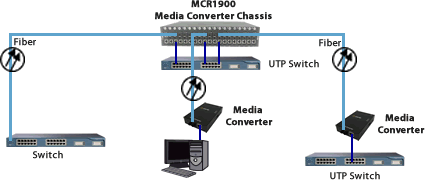

| このエンタープライズキャンパスアプリケーションでは、最大18台のPerle CM-100ファーストイーサネット/ファイバメディアコンバーターがMCR1900メディアコンバーターシャーシにインストールされています。
シャーシの19番目のスロットには、MCR-MGT管理モジュールが装填されています。
シャーシ内のすべてのメディア変換は、SNMP、Telnet、またはインターネットブラウザインターフェイスによって管理されます。
リモートファイバ対応イーサネットスイッチは中央のMCR1900シャーシに直接接続されています。
スタンドアロンのS-100メディアコンバータは、ファイバからデスクトップへのアプリケーションでファイバをイーサネットに変換します。
別のS-100ファイバメディアコンバータは、リモートのオフィスイーサネットスイッチに接続されています。
すべての場合において、マルチモードまたはシングルモードファイバを使用することができる。 ファイバリンクは、シングルモードファイバを使用して120kmまで拡張できます。
|

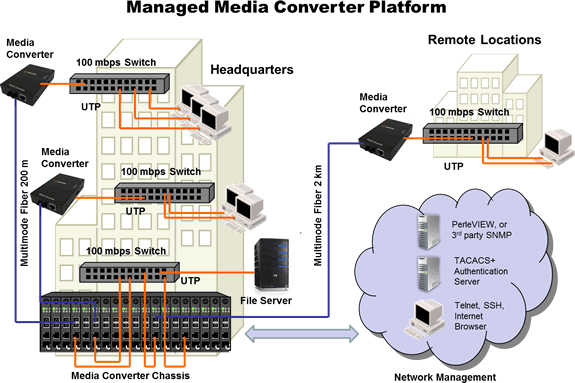

| シャーシベースのメディアコンバータの使用は、キャンパスネットワークでファイバ接続を提供するコスト効率のよい方法です。ラックマウントメディアコンバータシャーシのイーサネットからファイバへの変換を統合することにより、さまざまなタイプのファイバリンクを単一のワイヤリングクローゼットプラットフォームに組み込むことができます。
これにより、配備と保守が簡素化され、必要に応じてネットワークを拡張するスケーラブルな手段が提供されます。
|
| メディアコンバータと管理モジュールを収容するMCR200シャーシを使用して、カッパーと光ファイバのリンクを管理します。

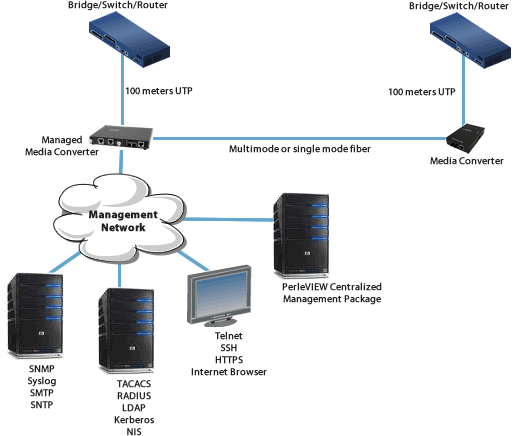

低密度ファイバアプリケーションを使用する管理対象ネットワークでの使用に理想的なこの管理対象メディアコンバータは、ファイバリンクを介してリモートメディアコンバータに接続されます。
管理対象スタンドアロンユニットの銅線またはファイバリンクは、SNMPなどのネットワーク管理ツールに重要な情報とステータスを提供できます。
|

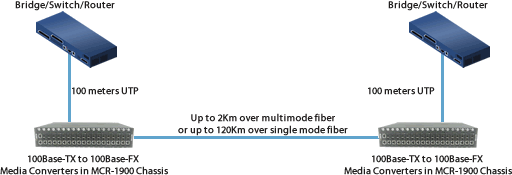

2台のUTPスイッチ間のネットワークの距離を延長します。
一対のファーストイーサネット メディアコンバータは、最長120Kmまで光ファイバリンクを介し延長できます。
|
UTP スイッチとファイバ スイッチの相互接続
メディアコンバータは、UTPカッパーベースのスイッチ ポートをファイバを統合したリモートスイッチに相互接続できます。
|

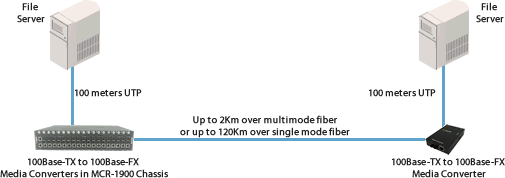

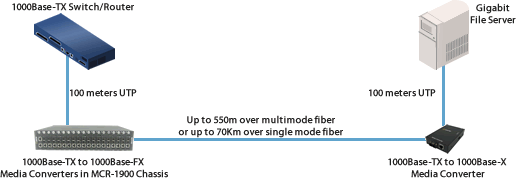

スイッチとファイルサーバ間のネットワークの距離を延長します。
2台のファースト イーサネットメディアコンバータは、UTPスイッチとリモートファイルサーバ間のネットワーク距離をファイバリンクを介し、最長120Kmまで延長できます。
|
2台のリモート機器の直接接続
一対のファーストイーサネット メディアコンバータで、2台の機器、たとえばファイルサーバなど、ファイバリンクを介し、最長120Km離れて接続できます。
|
光ファイバを使用する企業インフラ
既存のカッパーベースの機器を全て交換する事無く、企業ネットワークのためのファイバ インフラを構築します。
|
シングルストランド光ファイバによるメタルポートの接続（”Bi-Directional” BiDi とも言われます）
シングルストランドファイバーを使用する場合は、カッパー - ファイバ変換のために1対のシングルファイバーメディアコンバーターが必要です。
Perleシングルファイバメディアコンバータは、「アップ/ダウン」モデルとも呼ばれます。
例えば、以下に示すCM-100-S1SC20U（ "Up"）とCM-100-S1SC20D（ "Down"）はペアで使用する必要があります。
送信周波数と受信周波数を別々に処理するには、「アップ」と「ダウン」ピアを一致させる必要があります。
CM-100-S1SC20U
CM-100-S1SC20D
シングルモード光ファイバメディアコンバータの多くは、2個のコネクタ、あるいは2本の光ファイバのタイプで、1本の光ファイバは、送信に使われ、他の1本は受信に使われます。送受信リンクを合わせるために物理的に交差されています。
しかしながら、コスト削減のため、または利用できる光ファイバの制限などがあり、WDM技術が利用されることがあります。WDMは、別々の送信と受信周波数を使用しシングルストランド光ファイバで通信します。Wavelength Division Multiplexing（WDM）、波長分割多重スプリッタによって、1310nmの光パスと1550nmの光パスが分割され、各波長間で相互干渉することなく同時に多くの波長を送信/受信することができます。
シングルストランドファイバを使う場合は、1組の“UP”と“Down”メディアコンバータが必要です。
パールシステムズ社は、豊富なシングルファイバ用の“UP/Down”メディアコンバータをご提供します、10Base-T, Fast Ethernet, Gigabit, など、光変換の要求が非管理型あるいは管理型、スタンドアロン型、あるいはモジュラ型、ネットワークの距離が20Kmあるいは120Kmなど、パールシステムズ社は、最適なメディアコンバータをご提供します。
|
