高密度のPerleメディアコンバータシャーシにインストールされた、
Perleの豊富な機能を持つCM-100MM Fat Etherntファイバ 管理型メディアコンバータモジュールは、100Base-FXマルチモードファイバから100Base-FX マルチモードまたは100Base-LX/EX/ZX/BXシングルモードファイバへのファイバエクステンションを可能にします。
Perleの高度な機能により、エンドツーエンドのファイバリンクが完全に透過的になります。
これにより、より効率的なトラブルシューティングと現場でのメンテナンスを削減できます。
シャーシ内のメディアコンバータ管理モジュールとともに、UTPポートとファイバポートの設定と監視を実行できます。
さらに、PerleのCM-100MM Fast Etherntファイバ to ファイバ 管理型メディアコンバータ モジュールは、生涯保証と世界的なテクニカル・サポートにより、ITプロフェッショナルにとって賢明な選択肢になります。
中規模から大規模のメディアコンバータの展開が必要な環境では、このモジュールの構成、管理、監視、トラブルシューティングを簡素化する集中化されたプラットフォームが推奨されます。PerleVIEW Device Managementソフトウェアは、このレベルのエンタープライズグレードのソリューションを提供する、マルチユーザーのWindowsサーバーベースのアプリケーションです。
マルチモードをマルチモードまたはマルチモードからシングルモードに拡張する必要がある場合でも、
Perleは、CM-100MMギガビット・ファイバ to ファイバメディアコンバータ モジュールの幅広いラインアップを提供し、お客様のファイバー変換要件を満たします。
|
|
|
構成モード選択 |
モジュールがオンボードDIPスイッチを使用するのか、シャーシ内の管理モジュールを使用して管理するのかを選択します。
|
|
モジュール情報 |
- Chassisモジュールが搭載されているスロット番号
- メディアコンバータモデルとシリアル
- ユーザが設定可能なモジュール名
- ユーザ設定可能なファイバポート名
- ハードウェアリビジョン番号
- ファームウェアのバージョン番号
|
| モジュールディップスイッチの設定 |
ハードウェアディップスイッチの設定を表示する
|
| ポート制御 |
モジュール上の個々のファイバポートを有効または無効にする
|
| ファイバポートステータス |
- ポート有効（Yes / No）
- コネクタタイプ（SC、LC、ST）
- リンク状態（アップ/ダウン）
- 遠端故障（OK、Failed）
- ファイバループバックモード（オン/オフ）
|
| モジュール制御 |
- カードをリセットする
- 工場出荷時のデフォルトにリセット
- 特定の読み取り/書き込みフィーレジスタへの能力
- ファームウェアを更新
- ファイバループバックモード（Yes / No）
- アップロード/ダウンロード設定
|
| バックアップと復元 |
迅速かつ簡単にモジュールを交換できます。管理モジュールは、常にメディアコンバータ構成のコピーを保存し、この構成がスロットで検出されると自動的にメディアモジュールに復元します |
|
リンクパススルー |
有効にすると、1つの100Base-Xインターフェイス上のレシーバの状態が、他の100Base-Xファイバトランスミッタに反映されます。
無効にすると、100Base-Xファイバインターフェイスは独立して動作します。 100Base-FXファイバインターフェイスのFar-End Fault
表示 は、他のインターフェイスには影響しません。
ファーエンドフォルトによるリンクパススルーを使用すると、障害が発生したときのデータ損失が最小限に抑えられます。
障害が発生した場合、エンドデバイスは、トラブルシューティングを容易にするための障害の表示をします。
|
|
Far-End Fault（FEF) |
有効にすると、メディアコンバータは、受信障害が検出されるたびにファイバ接続を介して遠端障害表示を送信します。
メディアコンバータは、ファイバ接続を継続的に監視し、有効な信号が受信されたときに遠端障害表示をクリアします。
無効にすると、100Base-Xファイバ接続の受信信号の状態に関係なく遠端障害表示が送信されません。
遠端障害表示を受信したときにメディアコンバータが実行する動作は、リンクパススルースイッチ設定に依存します。
|
|
ポーズ (IEEE 802.3x) |
ポーズは、2つの装置間で片方の装置が過負荷になると、データ送信を一時的に中断する、 IEEE802.3ｘの機能を持っています。
メディアコンバータはポーズフレームに対して透過的です。
|
|
Signal Regeneration |
信号再生は信号の完全性を維持し、劣化なしに最大のファイバ接続を可能にします。 |
|
カスケーディング |
メディアコンバーターをカスケード接続することができます。
2つ以上のメディアコンバータを1つのリンクでチェーンすることで、さらに長距離にすることができます。
|
| VLAN |
802.1Q VLANタグ付きパケットに対してトランスペアレントです。 |
| リモート ループバック |
100Base-X ファイバインタフェースでループバックを実行する機能 |
|
| Power/TST | 緑色LEDは、メディアコンバータの電源が”ON" 時に点灯します。ループバックテストモード時は、LEDは点滅します。 |
| ファイバリンク 1 / 受信状態(LK1) |
この緑のLEDは、電源が供給されている場合にのみ動作します。 100Base-XリンクがオンのときにLEDが点灯し、データが受信されたときに50％のデューティ・サイクルで点滅します。 |
| ファイバリンク 2 / 受信状態(LK2) |
この緑のLEDは、電源が供給されている場合にのみ動作します。 100Base-XリンクがオンのときにLEDが点灯し、データが受信されたときに50％のデューティ・サイクルで点滅します。 |
| リンクパススルー |
有効（デフォルト） - 100Base-Xインターフェイスの1つで受信器の状態が変更されると、
他の100Base-Xファイバトランスミッタに反映されます。
無効の場合、100Base-Xファイバインターフェイスは独立して動作します。
100Base-FXファイバインターフェイスのFar-End Fault表示は、他のインターフェイスには影響しません。
|
| ファーエンドフォルト（FEF) |
有効（デフォルト） - メディアコンバータは、受信障害が検出されるたびにファイバ接続を介して遠端障害表示を送信します。
メディアコンバータは、ファイバ接続を継続的に監視し、
有効な信号が受信されたときにFar-End Fault Indication状態をクリアします。
無効の場合、100Base-Xファイバ接続の受信信号の状態に関係なく、遠端障害表示は送信されません。
|
| リモート ループバック ＃１ |
メディアコンバータは、リンク＃1ファイバインタフェース上でループバックを実行することができる。
無効（デフォルト - 上）
Enabled - 100Base-Xレシーバは100Base-Xトランスミッタにループします。
リンク＃2のファイバトランスミッタインタフェースから外される |
| リモート ループバック ＃２ |
メディアコンバータは、リンク＃２ファイバインタフェース上でループバックを実行することができる。
無効（デフォルト - 上）
Enabled - 100Base-Xレシーバは100Base-Xトランスミッタにループします。
リンク＃1のファイバトランスミッタインタフェースから外される |
| コンフィギュレーションモードのストラップ |
Auto（デフォルト） - 管理モジュールがハードウェアスイッチの設定を上書きできるようにするスイッチ - オンボードの
DIPスイッチを使用する |
| 光ファイバケーブル |
Multimode: 62.5/125, 50/125, 85/125, 100/140 micron
Single Mode: 9/125 micron (ITU-T 625) |
| ビットエラーレート(BER) |
<10 -12 |
| 動作温度 |
0°C to 50°C (32°F to 122°F) |
| 保存温度 |
-25°C to 70°Cの最小範囲 (-13°F to 158°F)。 |
| 動作湿度 |
5％ ～ 90％ 結露しないこと |
| 保存湿度 |
5％ ～ 95％ 結露しないこと |
| 動作高度 |
最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) |
11.9 |
| 最大消費電力 （ワット） |
3.5 w |
| MTBF (時)：* |
484,202 |
| エッジコネクタ |
32 pin DIN 41612 / IEC 60603-2 Type B/2 オス. 接地と電源はファーストメーク/ラストブレーク |
| カードの着脱 |
取り付けられている蝶ネジによる早い着脱。ドライバーによりさらに強く締め付けることができます |
| 重量 |
0.15Kg |
| 出荷重量 |
0.33Kg |
| 出荷寸法 |
203 x 38 x 152mm |
| エミッション |
FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, CISPR 32:2015/EN 55032:2015(Class A), CISPR 24:2010/EN 55024:2010, EN61000-3-2 |
| イミュニティ |
EN55024 |
| 電気安全 |
UL 60950-1 IEC EN60950-1(ed 2): am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
CE |
| レーザー安全 |
EN 60825-1:2007
この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています |
| 環境規定 |
Reach, RoHS と WEEE 準拠 |
| その他 |
ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
*計算モデルはMIL-HDBK-217-FN2 @ 30 °C に基づいています。
|
| このエンタープライズキャンパスアプリケーションでは、MCR1900メディアコンバータシャーシに最大18個のPerle CM-100MMマルチモード - シングルモードメディアコンバータがインストールされています。
シャーシの19番目のスロットには、MCR-MGT管理モジュールが装着されています。
シャーシ内のすべてのメディア変換は、SNMP、Telnet、またはインターネットブラウザインタフェースによって管理されます。
リモートファイバー対応イーサネットスイッチは中央のMCR1900シャーシに直接接続されています。
もう1台のS-100MMファイバ - ファイバメディアコンバータは、リモートオフィスのスイッチに接続されています。
すべての場合において、マルチモードまたはシングルモードのファイバを使用できます。 ファイバーリンクは、シングルモードファイバーを使用して最大120 kmまで延長できます。
|
|
メディアコンバータと管理モジュールを収納したMCR200シャーシで、マルチモードからシングルモード、またはマルチモードからマルチモードへのリンクを管理します。低密度ファイバアプリケーションの管理ネットワークでの使用に理想的なこの管理メディアコンバータは、ファイバリンクを介してリモートメディアコンバータに接続されています。管理対象スタンドアロンユニットのカッパーリンクまたはファイバリンクは、SNMPなどのネットワーク管理ツールに重要な情報とステータスを提供します。
|

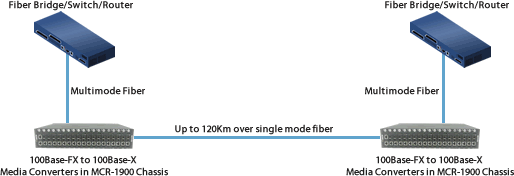

2台のマルチモードファイバスイッチ間のネットワークの距離を延長します。
2台のファイバメディアコンバータは、シングルモードファイバリンクを介し、最長１２０Km までスイッチ間の距離を延長できます。
|
| シングルストランド光ファイバによるファイバポートの接続（”Bi-Directional” BiDi とも言われます）
シングルストランド光ファイバを使用する場合は、1組のシングルファイバメディアコンバータが必要です。 Perle Systems社のシングル光ファイバメディアコンバータは、”Up/Down”モデルとも言われます。 たとえば、下図のようにCM-100MM-S1SC20U( “Up”)とCM-100MM-S1SC20D (“Down”)は、1組として使用しなければなりません。送信/受信を別々の波長で扱うため“Down”側はこれに適合していなければなりません。
CM-100MM-S1SC20U
CM-100MM-S1SC20D
多くのシングルモード光ファイバメディアコンバータの設置は、2個のコネクタ、あるいは2本の光ファイバのタイプで、1本の光ファイバは、送信に使われ、他の1本は受信に使われます。送受信リンクを合わせるために物理的に交差されています。
しかしながら、コスト削減のため、または利用できる光ファイバの制限などがあり、WDM技術が利用されることがあります。WDMは、別々の送信と受信周波数を使用しシングルストランド光ファイバで通信します。Wavelength Division Multiplexing（WDM）、波長分割多重スプリッタによって、1310nmの光パスと1550nmの光パスが分割され、各波長間で相互干渉することなく同時に多くの波長を送信/受信することができます。
したがって、シングルストランドファイバを使う場合は、1組の“UP”と“Down”メディアコンバータが必要です。
Perleは、10BaseT、ファストイーサネット、およびギガビットをシングルファイバに接続するための、さまざまなシングルファイバ（「アップ/ダウン」）メディアコンバータを提供しています。 マネージド、アンマネージド、スタンドアローン、またはモジュラーシャーシベース、20kmまたは120kmが必要かどうかにかかわらず、Perleはお客様のファイバ変換要件を満たすのに適したモデルです。
|
