高密度のPerleメディアコンバータシャーシにインストールされたPerleの機能豊富なSFPからSFPへのプロトコルおよびレートトランスペアレントメディアコンバータにより、ネットワーク管理者は、ファイバからファイバへのモード変換を通じて、ネットワーク内またはネットワーク間で複数のファイバタイプおよび波長を組み込むことができます。 このテクノロジを使用すると、ネットワーク機器の光ブレードを交換する場合と比較して、大幅なコスト削減につながります。
次のように変換することで、ネットワークを遠隔地に簡単に拡張できます。
- マルチモードからマルチモードへ
- マルチモードからシングルモードへ
- シングルモードからシングルモードへ
- デュアルからシングルファイバ（Duplex to Simplex BiDi）
SFPからSFPへの変換
C-4GPT-DSFPファイバモードコンバータモジュールには、空のSFPスロットが2つ付いています。
これにより、Perle、Cisco、または他のMSA準拠のSFPメーカが提供するSFPファイバトランシーバを使用した柔軟なネットワーク構 成が可能になります。
さまざまなファイバタイプ、距離、波長に適応させることは、さまざまなトポロジとネットワークアーキテクチャにわたって最大限の柔軟性を得るために、必要に応じてSFPを混在対応させることによって容易になります。
ホットスワップ可能なSFPにより、ファイバーモードコンバータ全体を交換するのではなく、単一のSFPをアップグレードするだけで、ネットワーク需要が進展するにつれて、容易な構成と将来のアップグレードが可能になります。
異なる波長を変換する（WDMトランスポンダ）
SFPトランシーバは、C-4GPT-DSFPファイバモードコンバータモジュールをWave Division Multiplexing（WDM）トランスポンダとしても動作させることができます。
Bi-Directional（BiDi）またはSimplexとも呼ばれるWDMトランスポンダは、ネットワーク管理者がSingle Strand Fiberに関連する材料と労働の両方でコスト削減を活用するのに役立ちます。
WDMは、単一のファイバストランド上で通信するために、個別の送信および受信周波数を使用します。
WDM技術は、光ファイバが各波長間の相互作用なしに多数の波長の光を同時に運ぶことができるという事実に依存している。
したがって、単一のファイバは、多くの別個の波長信号またはチャネルを同時に搬送することができる。
WDMシステムは、従来の/粗い（CWDM）および密な（DWDM）の異なる波長パターンに分割される。
C-4GPT-DSFPファイバモードコンバータモジュールの特長
ネットワーク管理者は、スマートリンクのパススルーやファイバーフォールトアラートなどのPerleの高度な機能を使って「すべてを見る」ことができます。 これにより、より効率的なトラブルシューティングと現場でのメンテナンスを削減できます。
C-4GPT-DSFPファイバ・モード・コンバータ・モジュールは、これらのコストと時間を節約する機能と、全世界の無料テクニカル・サポートにより、ITプロフェッショナルにとって賢明な選択肢になります。
|
| プロトコルの透過性 |
すべてのプロトコル（これに限定されないが）に対して透過的
- イーサネット：10Base-FL
- ファストイーサネット：100Base-X
- ギガビットイーサネット（1.25G、2.5G）：1000Base-X
- GR-253-CORE：ATM / SONET（OC-3、OC-12、OC-48）
- G.957：SDH（STM-1、STM-4、STM-16）
- ファイバチャネル：（FC-1、FC-2、FC-4）
- FICON
- ビデオプロトコル（DVB、SDI、HD-SDI、SMTPE）
|
|
レートの透明性 |
最大4.25GbpsのSFPデータレートをサポートします
|
|
スマートリンクパススルー |
スマートリンクのパススルーを有効にすると、ファイバ接続のリンク状態がメディアコンバータを介して他の接続に直接反映され
ます。 接続の1つでリンクが失われた場合、もう1つのリンクはメディアコンバータによって停止されます。
この機能は、両方のSFPスロットが使用されている場合に適用されます。
標準モードで設定されている場合、リンクはアクティブのままです。
ユニットは人為的にリンクを維持するために25Mhzキープアライブ信号を送信します。
|
| ファイバ フォルトアラート |
メディアコンバータモジュールがファイバの損失を検出すると、エラー状態が存在することをファイバリンクパートナーに直ちに通知します。 |
|
| 最大消費電力（ワット） |
6.7 |
| Power |
この緑のLEDは、メディアコンバータに電源が投入されると点灯します。
電源が供給されていない場合、このLEDは消灯しています。
LEDが点滅すると、ハードウェアエラーが検出されたことを示します。 |
| LK1 |
LK1で信号が検出されるとLEDが点灯します。
信号がないときLEDは消灯しています。
|
| LK2 |
LK2で信号が検出されるとLEDが点灯します。
信号がないときLEDは消灯しています。
|
| リンクモード |
有効にするとスマートリンクのパススルー（デフォルト）は、ファイバ接続のリンク状態がメディアコンバータを介して他の接続に直接反映されるようにします。
接続の1つでリンクが失われた場合、もう1つのリンクはメディアコンバータによって停止されます。
この機能は、両方のSFPスロットが使用されている場合に適用されます。
標準モードで設定されている場合、リンクはアクティブのままです。
ユニットは人為的にリンクを維持するために25Mhzキープアライブ信号を送信します。
|
| ファイバーフォールとアラート |
メディアコンバータモジュールがファイバの損失を検出すると、エラー状態が存在することをファイバリンクパートナーに直ちに通知します。
無効（デフォルト）。 メディアコンバータはファイバ障害を監視しません。
|
| マルチスピードSFP |
有効になっている場合、挿入されたSFPは、マルチレート機能を持つMSAクレームSFPであることを識別します。
ディセーブル（デフォルト）の場合、このコンテキストではアクションは実行されません。
|
| レート選択 |
これにより、デュアルレート対応SFPを使用する場合にレート選択が可能になります。
"Multi-Speed SFP"選択スイッチが "Disabled"の位置にある場合、このスイッチは無視されます。
高速 - UP（デフォルト）
低速 - ダウン
|
| SFP |
最大4.25GbpsのSFP回線速度がサポートされています。
ただし、メディアコンバータの各スロットを占有するSFPは、同じ速度で動作していなければなりません。
SFPパワーレベル1および2がサポートされています。 |
| 動作温度 |
0°C to 50°C |
| 保存温度 |
-25°C to 70°C |
| 動作湿度 |
5％～90％ 結露しないこと |
| 保存湿度 |
5％～95％ 結露しないこと |
| 動作高度 |
最高3,048m (10,000feet) |
| 発熱量 (BTU/hr) |
13.65 |
| MTBF(時)：* |
861,306 |
| 出荷重量 |
0.25Kg |
| 出荷寸法 |
標準電力モデル：150 x 210 x 40 mm |
| エミッション |
FCC Part 15 Class A, EN55022 Class A, CISPR 22 Class A, CISPR 32:2015/EN 55032:2015(Class A)、EN61000-3-2 |
| イミュニティ |
EN55024 |
| 電気安全 |
UL 60950-1, IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, CE |
| レーザー安全 |
使用されるSFPに依存する。
この機器の光送信部は、Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards に適合し、21CFR1040.10 と21CFR1040.11に準拠しています |
| 環境規定 |
Reach, RoHS と WEEE 準拠 |
| その他 |
ECCN: 5A991, HTSUS Number: 8517.62.0050, パール 限定生涯保証 |
* MIL-HDBK-217-FN2 @ 30°Cに基づく計算モデル
|

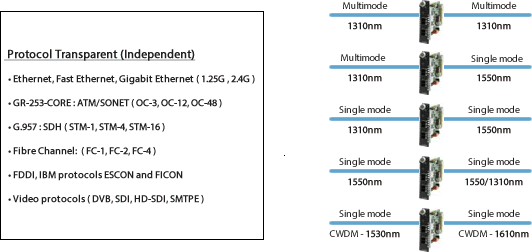

複数のファイバタイプと波長の相互接続
SFPからSFPへのプロトコルトランスペアレントファイバコンバータを使用すると、ネットワーク管理者は複数のファイバタイプと波長をネットワーク内またはネットワーク間に組み込むことができます。
以下にいくつかの例を示します。
SFPとSFPのファイバモードコンバータの図
|
