EndRun Technologies
タイムサーバー ・ 周波数標準の専業メーカー エンドラン

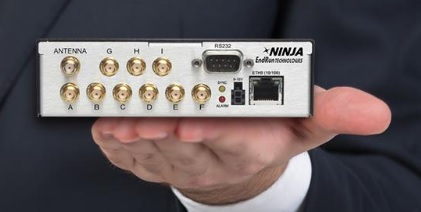

Ninja 小型GPS周波数標準 タイムサーバー NTP PTP IRIG

Ninjaは、サイズ、重量、電力 (SWaP) に最適化された、コンパクトで高性能な時間および周波数標準です。コスト・パフォーマンスに優れた、高度に統合されたこのモジュールは、業界をリードするMeridian II Precision TimeBaseの実証済みのコアを採用しています。オプションの9つのユーザー設定可能な時間/周波数出力と標準NTPサーバがサポートされています。NinjaはDC電源で、消費電力は6ワット未満で、ポータブルなバッテリ電源に簡単に統合できます。

用途：組込， 高密度実装， 衛星通信， デジタル放送， 地震 などなど


  • L1 1575.42MHz 8ch C/Aコード
  • UTP(USNO)に対するRMS同期精度<25ns
  • UTP(USNO)に対するRMS同期精度<10ns(オプション)
  • 周波数精度 <6x10-14 @ 1日
  • 10/100Base-Tイーサネット RJ45(1ポート)
  • 高性能NTPサーバー標準装備（7500パケット/秒）
  • セキュリティーを強化したネットワークインターフェースとプロトコル
  • 振幅変調タイムコード出力（IRIG-B122, IRIG-B123, NASA-36, 2137）
  • ネットワークポート NTP, ウェブ, SSH, TELNET, FTP, SNMP 他
  • 低消費電力 <8W 直流電源入力
  • IEEE1588 PTP グランドマスターオプション(今後リリース予定)
  • 9つの周波数とタイミング信号出力 (例：１PPSや低位相雑音10MHz)
  • オプション：HS-OCXO, US-OCXO, RTIC, アラーム出力，プログラマブルパルス出力
  • 無償ソフトウェアアップデートと2年保証


    データシート（英文）
    RTICオプション
    発振器オプション
    マニュアル(英文)
    Ninja のFAQは用意しておりませんが同様な Meridian II の FAQ がお役に立つかも知れません
Ninja 仕様 データシートを参照ください
GPS 受信機：
- L1 Band - 1575.42 MHz
- 12 Channels, C/A Code
アンテナ：
- TNCメス 50Ω
- 利得 +40 dB, バンドパスフィルター内蔵
- 耐候性ハウジング
- -40 ～ +85C
- 45cm 取り付けパイプ付属
- 15m 低損失同軸付属
- LNAと組み合わせて300mまで延長可能（オプション）
オシレータ：
- US-OCXO (4x10-13 ＠1s） オプション
- HS-OCXO (1x10-12 ＠1s） オプション
- MS-OCXO (3x10-12 ＠1s） オプション

同期に要する時間：
- 通常10分以内
1 PPS タイミング性能：
- TTL方形波 50Ω負荷
- パルス幅設定可 20us, 1ms, 100ms, 500ms
- 精度: UTCに対して<10ns （GPSロック時）
- 安定度: TDEV < 10 ns,τ< 105 秒
- 安定度: TDEV < 2 ns,τ< 105 秒 (RTICオプション)
- ユーザー校正: +/-500us, 1ns単位
- 10MPPS信号に対して10ns以下のアラインメント
10 PPS タイミング性能：
- TTL方形波 50Ω負荷
- 精度: UTCに対して<1x10-13 （ロック時24時間平均）
- 安定度: TDEV < 3x10-11ns τ-1/2,τ< 105 秒
- 1PPS信号に対して10ns以下のアラインメント

AMタイムコード出力:
- 信号: 振幅変調 (AM), 比 3:1
- 周波数: 1 kHz
- ドライブ能力: 1 Vrms 50Ωにおいて
- 選択可能なフォーマット: IRIG-B122, IRIG-B123, IRIG-B120/IEEE-1344 準拠, NASA-36, あるいは 2137
LED表示：
- Sync LED: GPSにロックするとオレンジに点滅
- Alarm LED: 内部に不具合が発生すると点灯．
シリアルコンソール:
- RS-232 シリアルl I/O
- DB9M (IBM PCと同じDTE接続)
- 19200 baud, 8 ビット, パリティーなし, 1 ストップ
- 2m DB9F-DB9F クロスケーブル付属
ネットワークポート:
- フロントパネル RJ-45
- 10/100Base-T Ethernet

サポートするプロトコル:
- SSH, SCP
- SNMP v1, v2c, v3, Enterprise MIB
- TELNET クライエント/サーバ
- FTP クライエント
- DHCP クライエント
- TIME/DAYTIMEプロトコル
- NTPプロトコル, PTP（オプション）
ファームウェアアップグレード:
- ユーザー更新可．無償提供.
コンソール:
- RS-232シリアル DB9Mコネクタ
- 19200N81
- 2mケーブル付属
電源：
- <8W TCXO, <8W OCXO
- 15-28V DC, 1A max
- コネクタ：Molex Micro-Fit 3.0 2ピン
（適合：Molex 43025-0200/20-24 AWG端子 Molex 43030-0008)
外形寸法:
- シャーシ: 3.81cm H x 11.28cm W x 13.46cm D
重量：
- < 0.45kg
環境条件：
- 運用: 0～+50C, 5-90%RH 結露なきこと
- 保存: -40～+85C, 5-95%RH 結露なきこと
コンプライアンス：
- CE, FCC
オプション：
アラーム出力： オープンコレクタ
可変パルスレート出力
DCLSタイムコード出力(IRIG-B002,IRIG-B003, IRIG-B000/IEEE-1344)
IEEE 1588 PTP ハードウェアタイムスタンプ
